Kondensatableiter sind essenzielle Komponenten in Dampfsystemen, um Kondensat effizient und sicher abzuleiten. Sie verhindern Energieverluste, schützen Anlagen vor Wasserschlägen und sorgen für einen störungsfreien Betrieb. Bei der Armaturenfabrik finden Sie eine breite Auswahl an thermischen und schwimmgesteuerten Kondensatableitern, die höchste Qualität und Zuverlässigkeit bieten.
Thermische Kondensatableiter sind die ideale Lösung für Anwendungen, bei denen die Kondensatmenge stark schwankt und hohe Temperaturen auftreten. Sie arbeiten temperaturabhängig und nutzen die physikalischen Eigenschaften von Dampf und Kondensat, um den Ableitvorgang präzise zu steuern. Diese Ableiter sind besonders kompakt, wartungsfreundlich und eignen sich für den Einsatz in Dampfleitungen, Heizprozessen und Entwässerung von Satt- und Heißdampf.

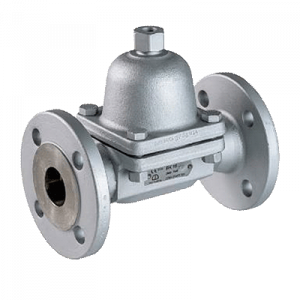

| Eigenschaft | BK 15 | BK 25 | MK 45 | TD 32 F | TD 42 | BPC 32 |
| Druckstufe | PN 40 | PN 100 | PN 40 | PN 40 | PN 63 | PN 40 |
| Temperatur | bis 450 °C | bis 530 °C | bis 450 °C | bis 400 °C | bis 400 °C | bis 300 °C |
| Material | Stahl | Stahl | Stahl / Edelstahl | Edelstahl | Edelstahl | Schmiedestahl |
| Besonderes Merkmal | Bimetallregler, robuste Bauweise | Für Hochdruckan-wendungen | Membranregler, ATEX-Option | Thermodynamisch, kompakt | Innengewinde, hohe Druckfestigkeit | Kapseltechnologie, automatische Entlüftung |
Schwimmgesteuerte Kondensatableiter sind die erste Wahl für Anwendungen mit großen Kondensatmengen und niedrigen Differenzdrücken. Sie arbeiten unabhängig vom Gegendruck und sorgen für eine kontinuierliche und staufreie Ableitung. Dank ihrer robusten Konstruktion und automatischen Entlüftung sind sie besonders zuverlässig und langlebig.
| Eigenschaft | UNA | FT | KA 2K | AK 45 |
| Druckstufe | PN 25 – PN 40 | PN 16 – PN 40 | PN 16 | PN 40 |
| Temperatur | bis 450 °C | bis 300 °C | bis 190 °C | bis 400 °C |
| Material | Stahl / Edelstahl | Sphäroguss / Edelstahl | Edelstahl | Stahl |
| Besonderes Merkmal | Automatische Entlüftung, robust | Für große Kondensatmengen | Für aggressive Medien, kompakt | Anfahrentwässerung, integriertes Sieb |
Thermische und schwimmgesteuerte Lösungen für alle Anwendungen
Robuste Materialien, lange Lebensdauer
Minimierung von Dampfverlusten
Schnelle Verfügbarkeit, einfache Wartung
Individuelle Lösungen für Ihre Anlage
Kondensatableiter sind weit mehr als reine Entwässerungsarmaturen – sie sind unverzichtbare Funktionselemente in modernen Dampf‑, Energie‑ und Prozessanlagen. In SKID‑Systemen übernehmen sie die sichere, effiziente und lastabhängige Ableitung von Kondensat und sorgen damit für einen störungsfreien Betrieb, eine konstante Energieeffizienz und den Schutz sensibler Komponenten.
Gerade in kompakten, modular aufgebauten Anlagenpaketen müssen Kondensatableiter zuverlässig arbeiten, unterschiedliche Drücke und Temperaturen beherrschen und flexibel in jede Einbausituation integriert werden.
Unsere Kondensatableiter – darunter thermische Ausführungen mit Membranregler wie der MK45 von GESTRA – werden als integrale Systemkomponenten im SKID‑ und Prozessanlagenbau eingesetzt und gewährleisten höchste Betriebssicherheit auch unter anspruchsvollen Bedingungen.
Sie verhindern Energieverluste, schützen vor Wasserschlägen und sichern den Betrieb von Dampfsystemen.
Thermische Ableiter eignen sich für wechselnde Lasten, schwimmgesteuerte für große Kondensatmengen.
Ja, für alle Modelle sind Ersatzteilsets verfügbar.
Ja, wir bieten individuelle Lösungen auf Anfrage.
