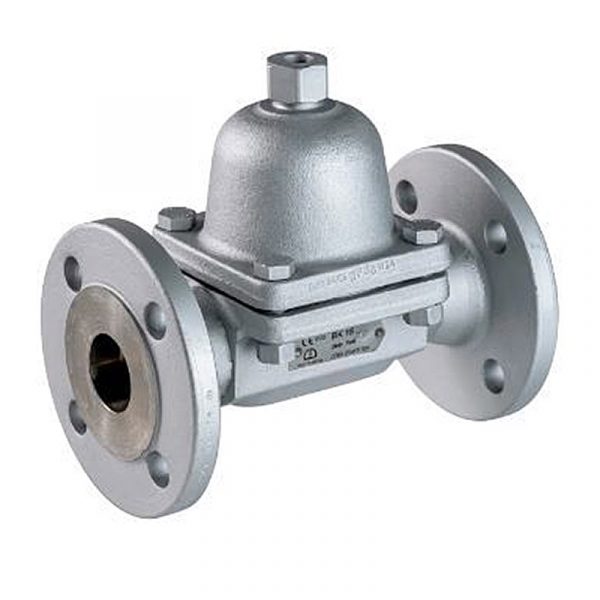

Die Kondensatableiter BK15 und BK45 sind thermische Ableiter mit Bimetallregler für den sicheren und effizienten Abfluss von Kondensat aus Dampfsystemen. Sie sind robust, unempfindlich gegen Wasserschläge und Einfrieren und eignen sich für Sattdampf-, Heißdampf- und Überhitzungsleitungen sowie für ungeregelte Heizprozesse.
Der Bimetallregler lässt sich von außen auf eine höhere oder niedrigere Öffnungstemperatur einstellen – damit verschiebt sich der Kondensatstau vor dem Ableiter. Schmutzsieb und Rückschlagsicherung sitzen im Gehäuse, ein separater Filter entfällt.
| Merkmal | BK15 | BK45 |
| Nennweite | DN 40, DN 50 | DN 15, DN 20, DN 25 |
| Druckstufe | PN 40 / CL 150 / CL 300 | PN 40 / CL 150 / CL 300 |
| Temperaturbereich | bis 450 °C | bis 420 °C |
| Material | Geh. Stahl P250GH (1.0460) | Geh. Stahl P250GH (1.0460) |
| Regler | Thermovit®-Regler, Bimetall | Thermovit®-Regler, Duo-Stahlplatten |
| Differenzdruck | max. 22 bar | max. 22 bar |
| Baulänge | Flansch: 230 mm, Schweißende: 250 mm | Flansch: 150–160 mm |
Kondensatableiter sind weit mehr als reine Entwässerungsarmaturen – sie sind unverzichtbare Funktionselemente in modernen Dampf‑, Energie‑ und Prozessanlagen. In SKID‑Systemen übernehmen sie die sichere, effiziente und lastabhängige Ableitung von Kondensat und sorgen damit für einen störungsfreien Betrieb, eine konstante Energieeffizienz und den Schutz sensibler Komponenten.
Gerade in kompakten, modular aufgebauten Anlagenpaketen müssen Kondensatableiter zuverlässig arbeiten, unterschiedliche Drücke und Temperaturen beherrschen und flexibel in jede Einbausituation integriert werden.
Unsere Kondensatableiter – darunter thermische Ausführungen mit Membranregler wie der MK45 von GESTRA – werden als integrale Systemkomponenten im SKID‑ und Prozessanlagenbau eingesetzt und gewährleisten höchste Betriebssicherheit auch unter anspruchsvollen Bedingungen.
Ja, Typ BK15 ist vakuumfest.
EN 1092-1, ASME B16.5, Druckgeräterichtlinie, ATEX-konform.
Ja, auf Anfrage sind spezielle Materialien und Ausführungen verfügbar.
Wartung ist ohne Ausbau aus der Rohrleitung möglich.
