Unsere Kugelhähne sind die perfekte Lösung für industrielle Prozesse, Fernwärme, Chemie, Lebensmitteltechnik und Energieanlagen. Sie überzeugen durch einfache Bedienung, hohe Dichtheit und lange Lebensdauer.
Gewinde-Kugelhähne sind kompakt, einfach zu installieren und ideal für Anwendungen mit begrenztem Platz. Sie bieten eine zuverlässige Abdichtung und sind in Messing oder Edelstahl erhältlich.
| Eigenschaft | Typ 93400 & 93500 | Typ 960 | Typ 87E | Typ 933 | Typ 984 |
| Druckstufe | PN 40 | PN 63 | PN 40 | PN 63 | PN 63 |
| Nennweite | DN 8 – DN 50 | DN 8 – DN 50 | DN 8 – DN 50 | DN 8 – DN 50 | DN 8 – DN 50 |
| Temperatur | -20 °C bis +150 °C | -20 °C bis +200 °C | -20 °C bis +150 °C | -20 °C bis +200 °C | -20 °C bis +200 °C |
| Material | Messing | Edelstahl | Messing | Edelstahl | Edelstahl |
| Anwendungs-gebiet | Heizung, Sanitär, Industrie | Chemie, Lebensmittel, Wasser | Heizungs- und Sanitärtechnik | Industrie, Wasser, Öl | Chemische Prozesse |
| Besonderes Merkmal | Kompakt, PTFE-Dichtung | Hohe Korrosions-beständigkeit | Wartungsfrei, kompakte Bauweise | Automatisierbar, ISO 5211 Aufbauflansch | FDA-konform, hohe Temperatur-beständigkeit |

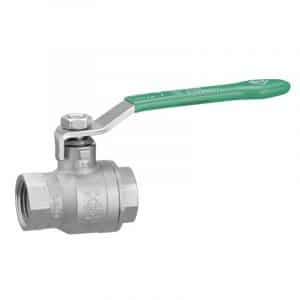

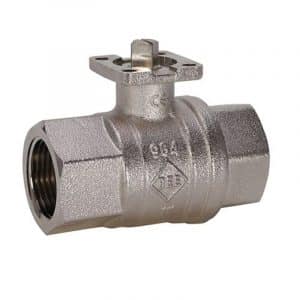

| Eigenschaft | Typ 300F | Typ 835 | VL-421T & VL-422T | Typ 964 |
| Druckstufe | PN 63 | PN 40 | PN 63 | PN 63 |
| Nennweite | DN 8 – DN 50 | DN 8 – DN 50 | DN 8 – DN 50 | DN 8 – DN 50 |
| Temperatur | -20 °C bis +150 °C | -20 °C bis +150 °C | -20 °C bis +200 °C | -20 °C bis +200 °C |
| Material | Edelstahl | Messing | Edelstahl | Edelstahl |
| Anwendungs-gebiet | Energieanlagen | Sanitär, Heizungsanlagen | Automatisierte Prozesse | Chemie, Pharma |
| Besonderes Merkmal | Fire-Safe, Ex-geeignet | Kompakte Bauweise, PTFE-Dichtung | ISO 5211 Aufbauflansch, Ex-geeignet | Totraumarm, FDA-konform |
Flanschkugelhähne sind die erste Wahl für große Rohrleitungsdimensionen und Fernwärmeanwendungen. Sie bieten eine robuste Konstruktion, einfache Wartung und sind für hohe Druck- und Temperaturbereiche ausgelegt.
| Eigenschaft | VLA-816 & VLA-840 LV KV | VLA-851 Ecoline | VL-160F- M | VLA-140F | KSL 75/77 & KSN 75/77 |
| Druckstufe | PN 16 / PN 40 | PN 16 / PN 40 | PN 16 / PN 40 | PN 16 / PN 40 | PN16 |
| Nennweite | DN 15 – DN 100 | DN 15 – DN 100 | DN 15 – DN 100 | DN 15 – DN 200 | DN 25 – DN 250 |
| Temperatur | -10 °C bis +200 °C | -10 °C bis +200 °C | -10 °C bis +200 °C | -10 °C bis +200 °C | -20 °C bis +180 °C |
| Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Sphäroguss |
| Anwendungs-gebiet | Industrie, Fernwärme | Chemie, Energie | Industrie, Energieanlagen | Ex-Bereiche, Chemie | Gas- und Flüssig-keitsanwendungen |
| Besonderes Merkmal | Fire-Safe, ISO 5211, TA-Luft-konform | Kompakte Baulänge, voller Durchgang | Kompakt, Anti-Blowout Schaltwelle | Automatisierbar, ISO 5211 | Fire-Safe, DVGW- Zulassung |
| Eigenschaft | 71 MS & 71 ME | Typ 169 E / S | 100, 101, 103 & 104 | ||
| Druckstufe | PN 16 / PN 40 | PN 16 / PN 40 | PN 10 / PN 40 | ||
| Nennweite | DN 15 – DN 200 | DN 15 – DN 200 | DN 10 – DN 500 | ||
| Temperatur | -20 °C bis +180 °C | -20 °C bis +180 °C | -20 °C bis +200 °C | ||
| Material | Stahlguss / Edelstahl | Stahl (S) / Edelstahl (E) | Stahl | ||
| Anwendungs-gebiet | Energie, Industrie | Chemie, Energie | Fernwärme, Kraftwerke | ||
| Besonderes Merkmal | Auto-matisierbar Fire-Safe, ISO 5211, modulare Anschlüsse | Auto-matisierbar, Fire-Safe, TA-Luft-konform | Auto-matisierbar, Große Nennweiten, Handgetriebe optional |
Modulare Kugelhähne bieten maximale Flexibilität. Dank des Baukastensystems können verschiedene Anschlussarten kombiniert werden – ob Gewinde, Flansch, Clamp oder Schweißenden.
| Eigenschaft | VL-501T & VL-521T | VL-521F & VL-540F | VL-501B & VL-521B | 1251 & 1351 | RA57 & RA66 |
| Druckstufe | PN 63 | PN 40 | PN 63 | PN 125 | PN 40 |
| Nennweite | DN 8 – DN 100 | DN 8 – DN 100 | DN 8 – DN 100 | DN 8 – DN 100 | DN 15 – DN 200 |
| Temperatur | -20 °C bis +200 °C | -20 °C bis +200 °C | -20 °C bis +200 °C | -20 °C bis +200 °C | -20 °C bis +200 °C |
| Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Anwendungs-gebiet | Chemie, Lebensmittel | Energie, Industrie | Chemie, Pharma | Lebensmittel, Pharma | Aggressive Medien |
| Besonderes Merkmal | Automatisierbar ISO 5211, modulare Anschlüsse, FDA-konform | Automatisierbar, Fire-Safe, Ex-geeignet | Automatisierbar Totraumarm, FDA-konform | Automatisierbar, Hygienische Ausführung, CIP/SIP geeignet | Automatisierbar, Für Ex-Bereiche geeignet |
3-Wege-Kugelhähne, sowohl in 1-teilig, 2-teilig oder gar 3-teiliger Ausführung ermöglichen komplexe Strömungssteuerungen wie Mischen oder Verteilen. Sie sind in L- oder T-Bohrung erhältlich und teilweise modular aufgebaut.
| Eigenschaft | 133 & 134 | 135 & 136 | 137 & 138 | 630E | VLA-321 | VL-Z316F & VL-Z340F | 640E & 640S |
| Druckstufe | PN 16 / PN 40 | PN 16 / PN 25 | PN 10 / PN 30 | PN 63 | PN 63 | PN 16 / PN 40 | PN 16 / PN 40 |
| Nennweite | DN 6 – DN 50 | DN 6 – DN 50 | DN 6 – DN 50 | DN 6 – DN 50 | DN 8 – DN 50 | DN 15 – DN 100 | DN 15 – DN 100 |
| Temperatur | -20 °C bis +150 °C | -25 °C bis +120 °C | -25 °C bis +150 °C | -25 °C bis +180 °C | -10 °C bis +200 °C | -10 °C bis +200 °C | -20 °C bis +180 °C |
| Material | Messing | Messing | Messing | Edelstahl | Edelstahl | Edelstahl | Edelstahl / Stahlguss |
| Anwendungs-gebiet | Heizungs- und Sanitärtechnik | Industrie, Wasser, Öl | Heizungs- und Kühlkreisläufe | Chemie, Energie | Ex-Bereiche, Industrie | Lebensmittel, Pharma | Energie, Fernwärme |
| Besonderes Merkmal | T-/L-Bohrung, kompakte Bauweise | Auto-matisierbar Voller Durchgang, ISO 5211 Aufbauflansch | Auto-matisierbar, | Auto-matisierbar Abschließbar, ISO 5211, Fire-Safe | Auto-matisierbar T-/L-Bohrung, Anti-Blowout Schaltwelle | Totraumarm, Flanschanschluss, TA-Luft-konform | Fire-Safe, ISO 5211, ANSI-Flansch optional |
Maximieren Sie die Funktionalität Ihrer Kugelhähne mit pneumatischen oder elektrischen Antrieben. Dank ISO 5211-Montageflansch, Spindelverlängerungen und Montagebrücken lassen sich unsere Armaturen einfach automatisieren – für präzise Steuerung in Industrieanlagen.
Optimieren Sie Ihre Prozesse mit beheizbaren Armaturen: Heizmäntel, Leckagemäntel oder Doppelmantel-Ausführungen sorgen für temperaturstabile Medienführung, verhindern Verfestigungen und ermöglichen sichere und effiziente Produktionsabläufe. Ideal für Kugelhähne, Ventile, Filter und Schmutzfänger in der Chemie-, Lebensmittel- und Prozessindustrie.
Für Medien, die bei Umgebungstemperatur erstarren oder auskristallisieren, fertigen wir beheizbare Kugelhähne mit Heizmantel. Die Heizmäntel entstehen in individueller Fertigung nach Ihren Vorgaben – Mantelgeometrie, Anschlusslage und Auslegung richten sich nach der Anwendung. Als Heizmedium kommen Wasser oder Dampf infrage. Der Heizmantel wird auf die Armatur aufgeschweißt.
Für alle unsere Kugelhähne – ob mit oder ohne Heizmantel, ob im Handbetrieb oder automatisiert durch Antriebe – bieten wir die passende Dämmung, individuell angefertigt.
Die Dämmung kann beispielsweise mit den hochwertigen Isolierjacken und Isolierkissen IFS-Plast25 umgesetzt werden. Diese Lösung sorgt für optimale Energieeffizienz und Sicherheit in Ihrem Prozess.
Ihre Vorteile auf einen Blick:
Wir bieten professionelle Modifikationen für Ihre Armaturen:
Alle Arbeiten erfolgen nach Norm, mit Funktionsprüfung und optionaler Zertifizierung (z. B. APZ 10204-3.1 B).
Profitieren Sie von maßgeschneiderten Lösungen, schneller Umsetzung und höchster Qualität –
auch für Ihre beigestellten Kugelhähne.
Erhöhen Sie die Bedienfreundlichkeit Ihrer Kugelhähne mit Spindel- bzw. Schaltwellenverlängerungen. Diese Modifikation ist ideal für isolierte oder schwer zugängliche Armaturen und ermöglicht eine komfortable Handbetätigung oder die Anbindung von pneumatischen und elektrischen Antrieben.
Technische Details:
Gewinde-, Flansch-, modulare und 3-Wege-Ausführungen
Dämmungslösungen für Energieeffizienz
wie PED, TA-Luft und Fire-Safe für maximale Sicherheit
Schnelle Verfügbarkeit, einfache Wartung
Automatisierung mit elektrischen, pneumatischen oder hydraulischen Antrieben
Ja, viele Modelle verfügen über ISO 5211 Aufbauflansche für einfache Automatisierung.
Ja, wir bieten Heizmantel, Ex-geschützte Varianten und individuelle Anschlüsse.
Wasser, Öl, Dampf, Glykolgemische, aggressive Medien – je nach Materialauswahl.
Von PN10 bis PN63, abhängig vom Modell.
Ja, viele Modelle sind bis +200 °C ausgelegt, optional mit Heizmantel.
