Messing, bis PN 25, T-& L-Bohrung, Innengewinde, Automatisierbar

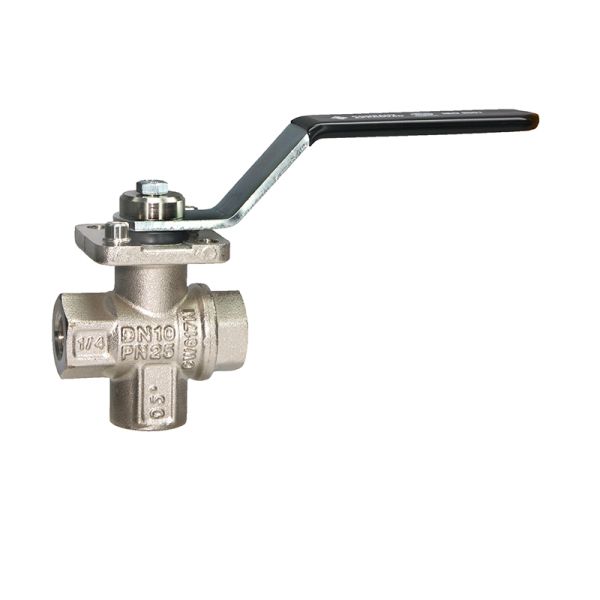

Die 3-Wege-Kugelhähne Typ 135 (T-Bohrung) und Typ 136 (L-Bohrung) von BEE sind hochwertige Armaturen für Heizungs-, Wasser- und Industrieanwendungen. Sie bieten volle Durchgangsleistung, robuste Messingausführung und eine einfache Automatisierung dank Aufbauflansch.
Diese Baureihe reicht bis Rp 3″ und damit weiter als die Typen 137 und 138. Die Bohrung ist nachträglich nicht änderbar: T zum Mischen und Verteilen, L zum Umschalten.
| Merkmal | Typ 135 (T-Bohrung) | Typ 136 (L-Bohrung) |
| Bauart | 3-Wege-Kugelhahn, T-Bohrung | 3-Wege-Kugelhahn, L-Bohrung |
| Nennweite | Rp 1/4″ – Rp 3″ | Rp 1/4″ – Rp 3″ |
| Druckstufe | PN 16 / PN 25 (bis 80°C) | PN 16 / PN 25 (bis 80°C) |
| Temperaturbereich | -10 °C bis +120 °C | -10 °C bis +120 °C |
| Material Gehäuse | Messing CW617N, vernickelt | Messing CW617N, vernickelt |
| Material Kugel | Messing verchromt | Messing verchromt |
| Dichtung | PTFE | PTFE |
| Normen | DIN EN 10226-1, ISO 5211 | DIN EN 10226-1, ISO 5211 |
| Automatisierung | Handbetätigung oder Montageflansch / Aufbauflansch ISO 5211-Flansch | Handbetätigung oder Montageflansch / Aufbauflansch ISO 5211-Flansch |
Maximieren Sie die Funktionalität Ihrer Kugelhähne mit pneumatischen oder elektrischen Antrieben. Dank ISO 5211-Montageflansch, Spindelverlängerungen und Montagebrücken lassen sich unsere Armaturen einfach automatisieren – für präzise Steuerung in Industrieanlagen.
Erhöhen Sie die Bedienfreundlichkeit Ihrer Kugelhähne mit Spindel- bzw. Schaltwellenverlängerungen. Diese Modifikation ist ideal für isolierte oder schwer zugängliche Armaturen und ermöglicht eine komfortable Handbetätigung oder die Anbindung von pneumatischen und elektrischen Antrieben.
Für alle unsere Kugelhähne – ob mit oder ohne Heizmantel, ob im Handbetrieb oder automatisiert durch Antriebe – bieten wir die passende Dämmung, individuell angefertigt.
Die Dämmung kann beispielsweise mit den hochwertigen Isolierjacken und Isolierkissen IFS-Plast25 umgesetzt werden. Diese Lösung sorgt für optimale Energieeffizienz und Sicherheit in Ihrem Prozess.
Typ 135 hat eine T-Bohrung für Misch- und Verteilfunktionen, Typ 136 eine L-Bohrung für Umschaltfunktionen.
Von Rp 1/4″ bis Rp 3″.
Wasser, Öl, Heizöl, Thermoöl, Druckluft und Tyfocor.
Ja, beide Typen verfügen über einen Aufbauflansch nach ISO 5211.
Nein, diese Serie ist für Standardanwendungen ohne Fire-Safe-Anforderung konzipiert.
Unsere Isolierungen sind mehr als Zubehör – sie ergänzen Armaturen und Anlagen perfekt und erhöhen Effizienz, Sicherheit und Anpassbarkeit.
Jetzt passend mitbestellen und konfigurieren lassen.
