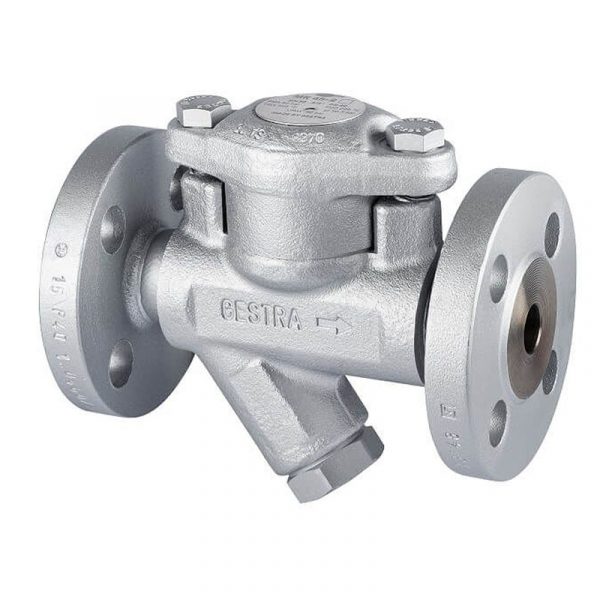

Der MK45 ist ein thermischer Kondensatableiter mit korrosionsbeständiger Regelmembran für die zuverlässige Ableitung von Kondensat aus Dampfsystemen. Er eignet sich für Sattdampf-, Heißdampf- und Überhitzungsleitungen und bietet eine kompakte, robuste Lösung für den industriellen Einsatz.
Die Regelvariante bestimmt, wie weit das Kondensat unterkühlt wird, bevor der Ableiter öffnet: 10 K im Standard, 30 K bei Unterkühlung, 5 K bei Hochtemperatur. Eine zu hohe Unterkühlung staut Kondensat in der Leitung.
| Merkmal | Wert |
| Nennweite | DN 15 – DN 25 (½“, ¾“, 1″) |
| Druckstufe | PN 40 / ASME Class 150 / Class 300 |
| Temperaturbereich | bis 420 °C |
| Material | Gehäuse: Stahl 1.0460 (SA105) / Edelstahl 1.4404 (MK45A) |
| Regler | Hastelloy® |
| Differenzdruck | max. 32 bar |
| Baulänge | Flansch: 150–160 mm, Schweißende: 200 mm |
| Gewicht | ca. 2,5–4,8 kg (je nach Ausführung) |
Kondensatableiter sind weit mehr als reine Entwässerungsarmaturen – sie sind unverzichtbare Funktionselemente in modernen Dampf‑, Energie‑ und Prozessanlagen. In SKID‑Systemen übernehmen sie die sichere, effiziente und lastabhängige Ableitung von Kondensat und sorgen damit für einen störungsfreien Betrieb, eine konstante Energieeffizienz und den Schutz sensibler Komponenten.
Gerade in kompakten, modular aufgebauten Anlagenpaketen müssen Kondensatableiter zuverlässig arbeiten, unterschiedliche Drücke und Temperaturen beherrschen und flexibel in jede Einbausituation integriert werden.
Unsere Kondensatableiter – darunter thermische Ausführungen mit Membranregler wie der MK45 von GESTRA – werden als integrale Systemkomponenten im SKID‑ und Prozessanlagenbau eingesetzt und gewährleisten höchste Betriebssicherheit auch unter anspruchsvollen Bedingungen.
EN 1092-1, ASME B16.5, Druckgeräterichtlinie, ATEX-konform.
Ja, Edelstahl-Ausführung MK45A für aggressive Medien verfügbar.
Wartung ist ohne Ausbau aus der Rohrleitung möglich, Ersatzteilsets verfügbar.
Standard (10 K), Unterkühlung (30 K), Hochtemperatur (5 K).
