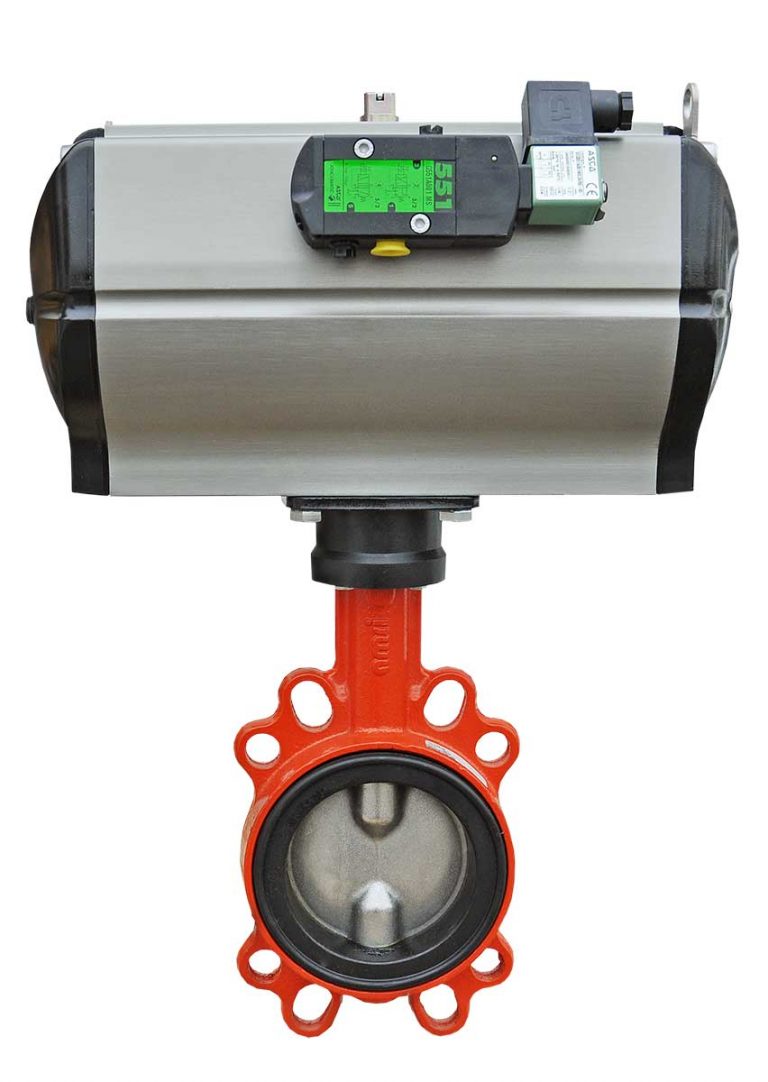

Diese automatisierte Absperrklappe bietet präzise Steuerung und hohe Betriebssicherheit für industrielle Anwendungen. Die Kombination aus pneumatischem Ritzel-Zahnstangen-Antrieb, NAMUR-Magnetventil und Endschalterbox sorgt für zuverlässige Automatisierung in Prozessen der Chemie-, Wasser-, Energie- und Lebensmittelindustrie.
Absperrklappe BOAX-S (weich dichtend)
- Zentrische Ausführung, einteiliges Gehäuse
- Zwischenflansch oder Endklappe
- Nennweite: DN20 – DN200 (weitere auf Anfrage)
- Druckstufe: PN6 / PN10 / PN16
- Gehäuse: Sphäroguss EN-GJS-400-15
- Scheibe: Edelstahl 1.4301
- Sitz (Dichtung): EPDM (-15 °C … +130 °C) oder Nitril (-10 °C … +90 °C)
Pneumatischer Antrieb DYNACTAIR 12
- Einfach wirkender Ritzel-Zahnstangen-Antrieb
- Spritzwasser- und feinstaubgeschützt (IP65)
- Gehäuse: Gusseisen mit Lamellengraphit EN-JL 1040
- Medium: Luft oder Neutralgas, gefiltert, trocken oder geschmiert
- Betriebsdruck: 3 … 8 bar
- Temperaturbereich: –20 °C … +80 °C
- Optional: doppeltwirkend, ATEX-Ausführung
Magnetventil NAMUR 551
- 3/2- oder 5/2-Wege-Magnetventil mit NAMUR-Lochbild
- Indirekt gesteuert, monostabil
- Wendedichtung und Handbetätigung
- Betriebsdruck: bis 10 bar
- Spannung: 230 V AC / 24 V AC
- Schutzart: IP65 (optional IP66)
Zusatzoptionen
- Endschalterbox mit bis zu vier Mikroschaltern oder Näherungsinitiatoren
- Stellungsregler und visuelle Stellungsanzeige
- Montagekomplett: Montagebrücke, Adapter, Spindelverlängerung, Reduzierhülsen
