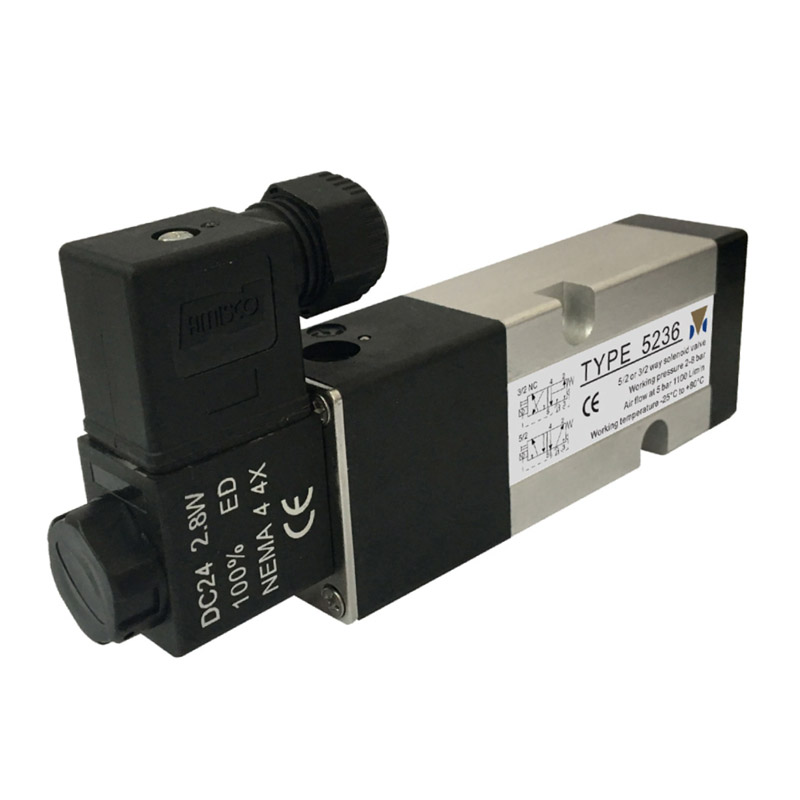

Das Magnetventil Typ 5236 von DVC ist ein robustes Industrie-Magnetventil mit NAMUR-Lochbild für die direkte Montage auf pneumatischen Schwenkantrieben. Ob es als 3/2- oder als 5/2-Wege-Ventil arbeitet, bestimmt die Adapterplatte zwischen Ventil und Antrieb – ein Ventiltyp versorgt damit einfachwirkende wie doppeltwirkende Antriebe. Das hartanodisierte Aluminiumgehäuse mit 20 µm Schichtdicke und die Schutzart IP66 machen es für feuchte und korrosive Umgebungen geeignet, die Tieftemperatur-Konstruktion für Einsätze bis −25 °C.
In Kombination mit AirTorque Antrieben und Zubehör – abgestimmt auf Magnetventil Typ 5236.
Die Luftqualität ist die häufigste Fehlerquelle: Das Datenblatt fordert Klasse 3 nach DIN/ISO 8573-1 – ungefilterte oder feuchte Luft führt zu Schaltstörungen. Der Steuerluftdruck muss zwischen 2 und 8 bar liegen. Für sicherheitsgerichtete Anwendungen weist der Hersteller SIL3 aus.
| Merkmal | Spezifikation |
| Ventilfunktion | 3/2- oder 5/2-Wege, monostabil (3/2 als NC), Funktion über Adapterplatte |
| Anschluss | NAMUR 1/4″ Zu- und Abluft (Option 1/2″) |
| Nenndurchfluss | 1.100 l/min bei 5 bar (Kv = 0,95 m³/h) |
| Steuerluftdruck | 2 – 8 bar |
| Medium | Luft oder Inertgas, Luftqualität DIN/ISO 8573-1 Klasse 3 |
| Temperaturbereich | −25 °C bis +80 °C |
| Schutzart | IP66 |
| Zulassung | SIL3 laut Herstellerdatenblatt |
| Gehäuse und Oberfläche | Aluminium, hartanodisiert 20 µm |
| Rückstellung | federbetätigter Kolbenschieber |
| Handbetätigung | manuelle Übersteuerung |
| Spulen | 24 V DC, 24 V AC, 230 V AC – Leistungsaufnahme 4 W |
| Elektrischer Anschluss | Gerätestecker nach DIN 46244 |
| Werkstoffe (Auszug) | Gehäuse und Schieber Aluminium 6063, Kolben verstärktes Nylon, Federn und Magnetkerne Edelstahl AISI 304, Dichtungen NBR, NAMUR-Platten 30 % glasfaserverstärktes PA |
| Optionen | Doppelspulenausführung (bistabil), Spulen 110 V AC / 120 V AC, Anschluss 1/2″ |
| Zubehör | Magnetstecker mit LED, Schalldämpfer, Verschraubungen Typ 5900 |
Perfekte Steuerung für Ihre Absperrklappen – das Magnetventil Typ 5236 sorgt für schnelle und zuverlässige Schaltvorgänge.
Für Kugelhähne mit pneumatischem Antrieb bietet das Magnetventil Typ 5236 höchste Präzision und Sicherheit in der Automatisierung.
Über die Adapterplatte, die zwischen Ventil und Antrieb montiert wird. Damit deckt ein Ventiltyp sowohl einfachwirkende als auch doppeltwirkende Antriebe ab.
Das Ventil ist in Schutzart IP66 ausgeführt. Die Oberfläche besteht aus hartanodisiertem Aluminium mit 20 µm Schichtdicke und ist damit gut gegen Korrosion geschützt.
Standard sind 24 V DC, 24 V AC und 230 V AC mit einer Leistungsaufnahme von jeweils 4 W. Spulen für 110 V AC und 120 V AC sind auf Anfrage erhältlich.
Der federbetätigte Kolbenschieber führt das Ventil selbsttätig in die Grundstellung zurück. Wird eine bistabile Funktion benötigt, ist eine Doppelspulenausführung verfügbar.
Der zulässige Umgebungstemperaturbereich liegt zwischen −25 °C und +80 °C.
