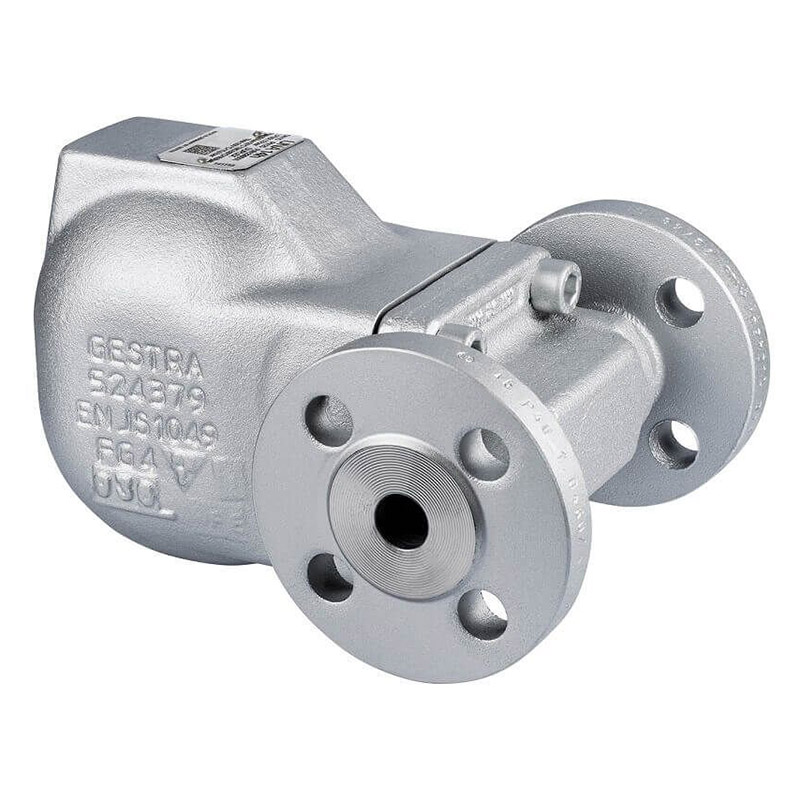

Kugelschwimmer und Rollkugelabschluss für größere Kondensatmengen
Die UNA-Serie von GESTRA umfasst Schwimmerkondensatableiter für die zuverlässige Ableitung großer Kondensatmengen aus Dampf- und Gasleitungen. Dank der vom Gegendruck unabhängigen Arbeitsweise sind diese Ableiter für alle Betriebsfälle geeignet – von Sattdampf bis zu kalten Kondensaten.
| Merkmal | UNA 14 | UNA 16 | UNA 16A | UNA 45 | UNA 46 | UNA 46A |
| Nennweite | DN 15 – DN 25 | DN 15 – DN 25 | DN 15 – DN 25 | DN 15 – DN 65 | DN 15 – DN 65 | DN 15 – DN 65 |
| Druckstufe | PN 25 | PN 40 / CL 150 | PN 40 / C L150 | PN 40 / CL 150 / CL 300 | PN 40 / CL 150 / CL 300 | PN 40 / CL 150 / CL 300 |
| Temperaturbereich | bis 350 °C | bis 400 °C | bis 300 °C | bis 350 °C | bis 420 °C | bis 450 °C |
| Material | Stahl | Stahl | Edelstahl | Stahl / Sphäroguss | C-Stahl | Edelstahl |
| Differenzdruck | bis 13 bar | bis 22 bar | bis 22 bar | bis 13 bar | bis 13 bar | bis 13 bar |
Kondensatableiter sind weit mehr als reine Entwässerungsarmaturen – sie sind unverzichtbare Funktionselemente in modernen Dampf‑, Energie‑ und Prozessanlagen. In SKID‑Systemen übernehmen sie die sichere, effiziente und lastabhängige Ableitung von Kondensat und sorgen damit für einen störungsfreien Betrieb, eine konstante Energieeffizienz und den Schutz sensibler Komponenten.
Gerade in kompakten, modular aufgebauten Anlagenpaketen müssen Kondensatableiter zuverlässig arbeiten, unterschiedliche Drücke und Temperaturen beherrschen und flexibel in jede Einbausituation integriert werden.
Unsere Kondensatableiter – darunter thermische Ausführungen mit Membranregler wie der MK45 von GESTRA – werden als integrale Systemkomponenten im SKID‑ und Prozessanlagenbau eingesetzt und gewährleisten höchste Betriebssicherheit auch unter anspruchsvollen Bedingungen.
Ja, durch die Schwimmersteuerung sind sie für alle Betriebsfälle geeignet.
EN 1092-1, ASME B16.5, Druckgeräterichtlinie, ATEX-konform.
Ja, Typ UNA 16A und UNA 46A sind aus Edelstahl für korrosive Medien.
Wartung ist ohne Ausbau aus der Rohrleitung möglich.
Unsere Isolierungen sind mehr als Zubehör – sie ergänzen Armaturen und Anlagen perfekt und erhöhen Effizienz, Sicherheit und Anpassbarkeit.
Jetzt passend mitbestellen und konfigurieren lassen.
