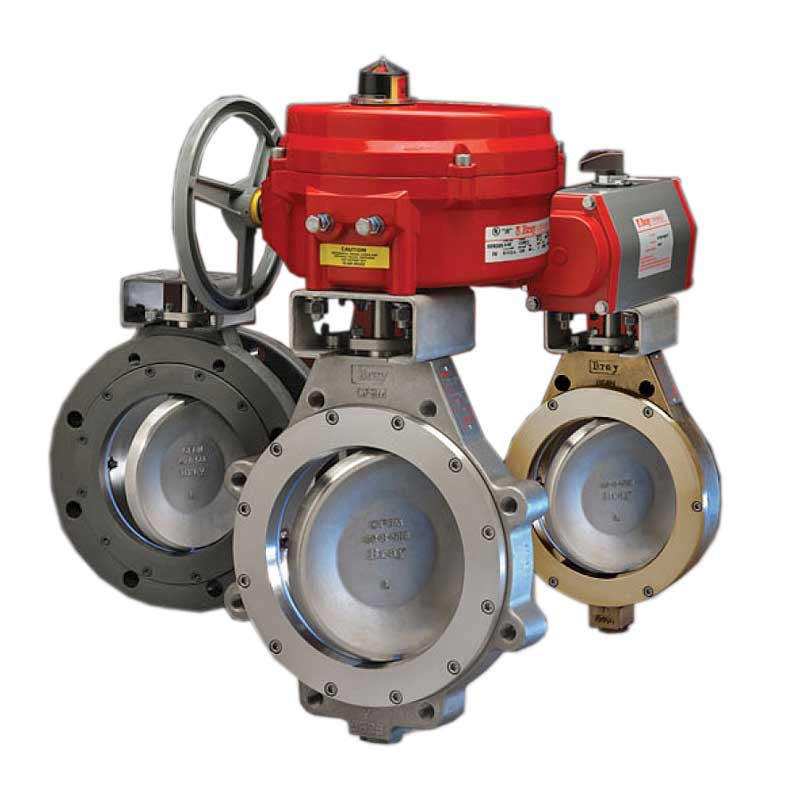

Die Bray Typ 40 Absperrklappe in Wafer‑Ausführung ist eine doppelt exzentrische Hochleistungsarmatur für anspruchsvolle industrielle Anwendungen in Chemie, Energie, Öl & Gas, Verfahrenstechnik und Kraftwerkstechnik. Dank ihrer robusten Metallkonstruktion, Fire‑Safe‑Sitzvarianten und hohen Druck‑/Temperaturbeständigkeit erfüllt die Serie 40 höchste Zuverlässigkeitsanforderungen. Sie eignet sich ideal für kritische Medien, Heißdampf, Prozesswärme und sicherheitsrelevante Anlagen.
Besondere Merkmale
- Doppelt exzentrische Geometrie → reduzierte Sitzreibung, geringerer Verschleiß
- Wafer‑Ausführung für den Einbau zwischen Flanschen (EN 1092, ASME, API)
- Fire‑Safe‑Design gemäß internationalen Standards
- Beidseitige Abdichtung bei vollem Nenndruck
- Hochtemperaturfähig bis +260 °C (je nach Sitzvarianten)
- Druckstufen bis PN 100 möglich
- ISO‑5211 Aufbauflansch → ideal für Automatisierung
- Langlebige Gehäusematerialien: C‑Stahl oder Edelstahl
- Sitzvarianten: Elastomer‑, Fire‑Safe‑ und Metallsitz für jedes Prozessmedium
Vorteile
- Bestens geeignet für kritische Medien: Dampf, Öl, Lösemittel, Prozesschemie
- Exzellente Dichtheit unter Hochdruckbedingungen
- Längere Lebensdauer durch exzentrischen Aufbau
- Wartungsarm & robust für Dauerbetrieb
- Kompakte Bauform mit geringerem Gewicht gegenüber Schiebern oder Armaturen mit Vollmetallsitz
- Minimaler Druckverlust und niedrige Betätigungsmomente
- Ideal für anspruchsvolle Industrieprozesse und Automationslösungen
Varianten
- Nennweiten: DN 50 – DN 1200
- Druckstufen: PN 10 / PN 16 / PN 25 / PN 40 / PN 64 / PN 100
- Sitzvarianten:
Elastomer (für Standard‑ und Niedertemperaturmedien)
Fire‑Safe (zweistufiges Dichtkonzept)
Metallsitz (für Hochtemperatur, abrasive und kritische Medien) - Gehäusevarianten:
Wafer (Typ 40)
Optional mit Korrosionsschutzbeschichtung
Edelstahlversionen für aggressive Medien - Automatisierungsoptionen:
Elektrische Stellantriebe 24 V / 230 V
Pneumatische Antriebe (einfach/doppeltwirkend)
Untersetzungsgetriebe
Endschalterboxen, Magnetventile, Konsolen & Adapter
Anwendungsgebiete
- Chemieindustrie: Prozessflüssigkeiten, Medien mit Temperatur- oder Druckschwankungen
- Energie & Kraftwerke: Heißwasser, Turbinenkreisläufe, Dampf
- Öl & Gasindustrie: Raffinerien, Prozessleitungen, Sicherheitssysteme
- Wasser‑ & Fernwärme: Hochtemperatur‑ und Hochdruckkreisläufe
- Pharma & Verfahrenstechnik: Prozessmedien, Lösungsmittel
- Metallurgie, Papier, Lebensmittel: Medienführung unter anspruchsvollen Bedingungen
