Wer eine Prozessanlage plant, steht regelmäßig vor derselben Herausforderung: Kompressoren, Pumpen, Filter, Armaturen und Messtechnik müssen zu einem funktionierenden Gesamtsystem zusammengeführt werden — meist unter Zeitdruck, oft auf begrenzter Fläche und selten unter idealen Baustellenbedingungen. Modulare Industrieanlagen, sogenannte SKID-Systeme, verlagern genau diese Komplexität von der Baustelle in die Werkstatt.
Als Armaturenfabrik fertigen wir SKID-Anlagen gemeinsam mit der Industriefabrik Schneider GmbH als Komplettsystem — von der Planung über die Fertigung bis zur Inbetriebnahme. Dieser Beitrag erklärt, was ein SKID-Modul ausmacht, welche Anlagentypen wir fertigen und warum sich modulare Bauweise für viele Branchen auszahlt.
Was ein SKID-System ist
Der Begriff SKID stammt aus dem Englischen und bezeichnet ursprünglich die Kufen- oder Rahmenkonstruktion, auf der eine Anlage transportiert wird. Heute steht SKID für ein grundlegendes Fertigungsprinzip: Armaturen, Pumpen, Filter, Messtechnik und Steuerungstechnik werden auf einer kompakten, vormontierten Rahmenkonstruktion vereint — geplant, gefertigt und geprüft, bevor die Anlage das Werk verlässt.
Ein typisches SKID-Modul umfasst:
- einen geschweißten und oberflächenbehandelten Montagerahmen
- Rohrleitungen, Filter, Druckbehälter, Kompressoren, Pumpen und Industriearmaturen
- Sicherheitsventile, Stellungsregler, Druckmessumformer und Druckschalter
- Isolierung und vollständige Verkabelung
Das Ergebnis ist keine Ansammlung von Einzelkomponenten, sondern ein geprüftes, funktionsfähiges System, das am Zielort im Wesentlichen nur noch angeschlossen werden muss.
Welche Anlagentypen als SKID gefertigt werden
Die modulare Bauweise eignet sich für ein breites Spektrum an Anwendungen. Zu den häufigsten SKID-Anlagentypen zählen:
Kompressor- und Verdichteranlagen — etwa für Biogasanlagen, Trinkwasseraufbereitung oder industrielle Druckluftversorgung.
Pumpstationen — von Hochdruck-Pumpenanlagen für die Wasserwirtschaft bis zu redundanten Pumpenstationen für kritische Prozesse, bei denen ein Ausfall keine Option ist.

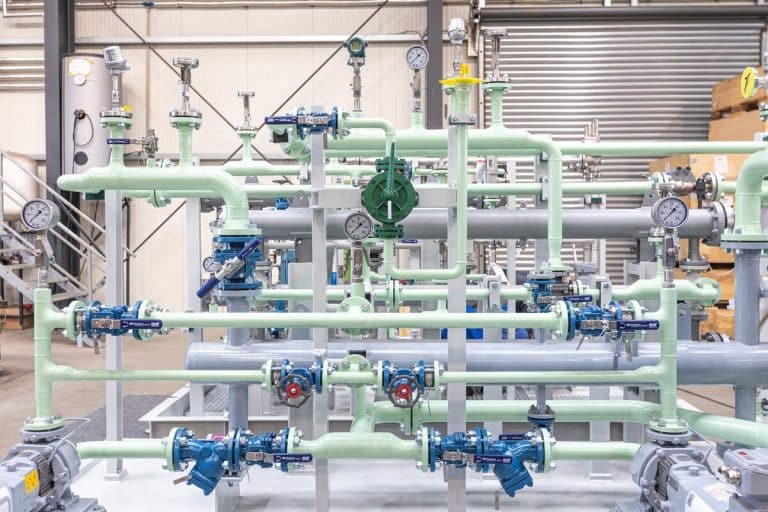

Ventilstände und Armaturenstationen — kompakte Baugruppen mit mehreren Absperr- und Regelarmaturen, häufig in der Öl- und Gasindustrie eingesetzt.
Dampfpakete — für die Reifen- und Gummiindustrie sowie andere Prozesse mit hohem Dampfbedarf.
Dosieranlagen — insbesondere in der chemischen Industrie, wo präzise Zudosierung sicherheitsrelevant ist.
Jede dieser Anlagen wird individuell nach Kundenanforderung ausgelegt — Standardkomponenten sind dabei die Ausnahme, nicht die Regel.
Warum Vorfertigung im Werk der Baustellenmontage überlegen ist

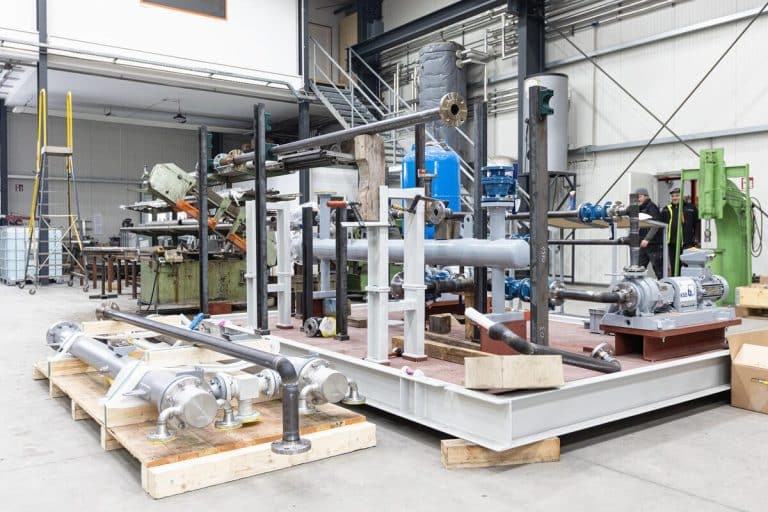

Der zentrale Vorteil modularer Bauweise liegt im Ort der Wertschöpfung: Während bei konventioneller Anlagenmontage Rohrleitungen, Armaturen und Messtechnik erst vor Ort zusammengeführt werden, entsteht bei SKID-Systemen die gesamte Baugruppe bereits in der Werkstatt.
Kürzere Montagezeit vor Ort: Das Modul wird komplett vorgefertigt angeliefert — auf der Baustelle entfällt der Großteil der Rohrleitungs- und Verkabelungsarbeiten.
Minimierte Stillstandzeiten: Besonders bei der Erweiterung oder Modernisierung bestehender Anlagen zählt jede Stunde Produktionsausfall. Ein vorgefertigtes SKID-Modul lässt sich deutlich schneller integrieren als eine Anlage, die erst vor Ort aufgebaut wird.
Ideal für begrenzte Flächen: Da die Konstruktion kompakt und optimiert erfolgt, eignen sich SKID-Anlagen besonders für Standorte mit wenig verfügbarem Platz.
Höhere Prozesssicherheit durch werkseitige Prüfung: Jede Komponente — von der Schweißnaht bis zur Steuerungsverkabelung — wird geprüft, bevor die Anlage das Werk verlässt. Fehler werden so erkannt, bevor sie in Betrieb gehen, nicht danach.
Vollständige Dokumentation: Schweiß- und Werkstoffnachweise, Funktionsprüfungen und Anschlusspläne werden mitgeliefert — eine Grundlage, die bei einer Vor-Ort-Montage deutlich aufwendiger zu erstellen wäre.
Warum die Steuerungstechnik über den Erfolg entscheidet
Ein SKID-Modul ist mehr als die Summe seiner mechanischen Bauteile. Automatisierte Ventile, Antriebe und Messstellen benötigen ein durchdachtes Pneumatik- und Steuerungskonzept — Druckregler, Filterregler, Magnetventile und Verkabelung müssen exakt aufeinander abgestimmt sein, damit die Anlage als Ganzes zuverlässig funktioniert.
Das ist besonders wichtig, weil ein SKID-Modul komplett vorgefertigt ausgeliefert wird: Was in der Schalttechnik nicht von Anfang an stimmt, lässt sich nach der Installation auf der Baustelle kaum mehr korrigieren. Aus diesem Grund wird jede Steuerungskomponente einzeln geprüft, bevor die Anlage das Werk verlässt.
Mehr zum Thema Automatisierung von Armaturen und Antrieben, die häufig Bestandteil von SKID-Modulen sind, im Beitrag Armaturenautomatisierung: Schwenkantrieb, Endschalter, Funktionstest.
Isolierung als integraler Bestandteil
Viele SKID-Anlagen transportieren temperaturkritische Medien — Dampf, Heißwasser oder gekühlte Prozessflüssigkeiten. Rohrleitungen, Behälter und Armaturen innerhalb des Moduls werden deshalb häufig direkt mit Hochleistungs-Isolierung ausgestattet, bevor die Anlage das Werk verlässt.
Da Isolierjacken und Rohrisolierungen direkt in der eigenen Werkstatt gefertigt werden, lassen sie sich passgenau auf die individuelle Geometrie jedes SKID-Moduls abstimmen — ein Vorteil gegenüber nachträglicher Isolierung auf der Baustelle, bei der Zugänglichkeit und Passgenauigkeit oft eingeschränkt sind. Mehr dazu unter Isolierfabrik.com.
Branchen, für die sich SKID-Lösungen eignen
Modulare Industrieanlagen kommen branchenübergreifend zum Einsatz:
- Chemie und Pharma — Dosieranlagen, CIP/SIP-fähige Komponenten, hohe Reinheitsanforderungen
- Energie — Kompressor- und Dampfanlagen, Turbinenperipherie
- Wasser und Abwasser — Hochdruck-Pumpstationen, redundante Pumpenstationen zur Versorgungssicherheit
- Lebensmittelindustrie — hygienische Wärmetauscher- und Filtermodule
- Öl und Gas — Ventilstände, Armaturenstationen, explosionsgeschützte Automatisierung
Vom Konzept zur einsatzbereiten Anlage
Der Ablauf eines SKID-Projekts folgt einem klaren Muster: Anforderungsaufnahme und Auslegung, Konstruktion des Rahmens und der Rohrführung, Fertigung und Montage aller Komponenten, Verkabelung und Steuerungsintegration, vollständige Funktionsprüfung, Dokumentation und schließlich Transport und Inbetriebnahmebegleitung vor Ort.
Der Transport erfolgt je nach Größe und Zielort per LKW, Bahn, Schiff oder Flugzeug — die Armaturenfabrik übernimmt auf Wunsch auch die Versandformalitäten.
Fazit
SKID-Anlagen verschieben die Komplexität des Anlagenbaus dorthin, wo sie am besten kontrolliert werden kann: in die Werkstatt. Was dort an Rohrvorfertigung, Steuerungstechnik und Isolierung entsteht, reduziert auf der Baustelle Montagezeit, Stillstand und Fehlerrisiko. Die Armaturenfabrik liefert SKID-Systeme gemeinsam mit der Industriefabrik Schneider GmbH als Komplettsystem — inklusive Modifikation, Automatisierung und passender Armaturen aus einer Hand.
