In vielen Industrieanlagen werden Absperrarmaturen noch von Hand bedient — per Handrad oder Hebel, oft an schwer zugänglichen Stellen. Mit wachsendem Wettbewerbsdruck, steigenden Sicherheitsanforderungen und zunehmendem Fachkräftemangel gewinnt die Automatisierung dieser Armaturen deutlich an Bedeutung. Wer Absperrklappen, Kugelhähne oder Drosselklappen automatisiert, gewinnt Fernsteuerbarkeit, Geschwindigkeit und Sicherheit — Faktoren, die besonders in sicherheitsrelevanten Prozessen wie der Chemie oder Petrochemie den entscheidenden Unterschied machen.
Die Industriefabrik Schneider GmbH automatisiert Armaturen mit schwenkbarem Drosselkörper — Absperrklappen, Kugelhähne, Küken- und Drosselklappen — direkt in der eigenen Werkstatt in Großzöberitz. Was dabei technisch passiert und worauf es bei der Auslegung ankommt, erklärt dieser Beitrag.
Welche Armaturen lassen sich automatisieren?
Nahezu jede Armatur mit einem schwenkbaren Drosselkörper und entsprechendem Montageflansch kann automatisiert werden. Dazu zählen:
- Absperrklappen (zentrisch und exzentrisch)
- Kugelhähne (2-teilig, 3-teilig, 2-Wege und 3-Wege)
- Küken- und Drosselklappen
- Rauchgasklappen für Hochtemperaturanwendungen
Die Anbindung erfolgt nach ISO 5211 — dem international standardisierten Schnittstellenmaß zwischen Armatur und Antrieb. Das ermöglicht es, praktisch jede Armatur mit passendem Montageflansch mit einem Schwenkantrieb zu verbinden, unabhängig vom ursprünglichen Hersteller.
Die Bauteile einer automatisierten Armatur
Eine automatisierte Armatur ist mehr als eine Armatur mit aufgesetztem Antrieb. Sie ist eine funktionale Baugruppe aus mehreren aufeinander abgestimmten Komponenten:
Alle Komponenten werden von namhaften Herstellern bezogen und passgenau auf die jeweilige Armatur abgestimmt — inklusive der korrekten Dimensionierung für den vorgesehenen Steuerdruck und etwaige Anforderungen des Explosionsschutzes.
Schwenkantrieb
pneumatisch oder elektrisch, einfach- oder doppeltwirkend. Pneumatische Doppelkolben-Schwenkantriebe gelten als effiziente und sichere Lösung für das automatisierte Öffnen und Schließen. Die Auswahl richtet sich nach dem erforderlichen Drehmoment und dem Schwenkwinkel der Armatur — meist 90° bei Absperrklappen und Kugelhähnen.
Endschalter
erfassen die exakte Position der Armatur (offen/geschlossen oder Zwischenstellung) und melden diese an die Anlagensteuerung. Ohne verlässliche Endlagenrückmeldung fehlt der Steuerung die Information, ob eine sicherheitskritische Absperrung tatsächlich ausgeführt wurde.
Magnetventil
steuert die Druckluftzufuhr zum pneumatischen Antrieb und setzt damit das elektrische Steuersignal in eine mechanische Bewegung um.
Stellungsregler
wird benötigt, wenn die Armatur nicht nur Auf/Zu schalten, sondern präzise Zwischenpositionen zur Durchflussregelung anfahren soll.
Warum Funktionsprüfung vor der Auslieferung entscheidend ist
Eine automatisierte Armatur wird Teil der Anlagensteuerung. Fällt die Positionsrückmeldung aus, schaltet der Antrieb zu langsam oder erreicht die Armatur nicht die vorgesehene Sicherheitsstellung, kann das den gesamten Prozess gefährden — nicht nur ein einzelnes Bauteil.
Aus diesem Grund durchläuft jede automatisierte Armatur bei der Industriefabrik Schneider GmbH vor der Auslieferung einen vollständigen Funktionstest auf einem hauseigenen Prüfstand:
- Dichtheitsprüfung der Armatur selbst
- Stellverhalten — korrekte Bewegung über den gesamten Schwenkbereich
- Drehmoment — Abgleich zwischen Antriebsleistung und Armaturenanforderung
- Schaltzeiten — wie schnell die Armatur öffnet und schließt
- Signalisierung der Endlagen — korrekte Rückmeldung an die Steuerung
Das Ergebnis ist ein dokumentierter Funktionstest-Report, der dem Auftraggeber die sichere Funktionalität beim vorgegebenen Steuerdruck, die korrekte Endlagensignalisierung und gegebenenfalls die Sicherheitsstellung nachvollziehbar bestätigt.
Der Vorteil für den Anlagenbetreiber
Automatisierte Armaturen bieten gegenüber der manuellen Bedienung mehrere handfeste Vorteile:
- Fernsteuerung — Öffnen und Schließen ohne direkten Zugriff vor Ort
- Positionsüberwachung — der aktuelle Zustand ist jederzeit über die Anlagensteuerung einsehbar
- Zeitersparnis — besonders in großen oder schwer zugänglichen Installationen
- Höhere Sicherheit — kein Personal muss sich in Gefahrenbereiche begeben, um eine Armatur manuell zu betätigen
- Schnellere Schaltzeiten — automatisierte Betätigung reagiert in der Regel schneller als eine manuelle Bedienung per Handrad oder Hebel
Automatisierung mit eigener oder bereitgestellter Armatur
Die Industriefabrik Schneider GmbH bietet zwei Wege zur automatisierten Armatur:
- Komplettlösung aus einer Hand — Armatur, Antrieb, Magnetventil und Sensorik werden herstellerunabhängig ausgewählt, aufeinander abgestimmt, montiert und geprüft.
- Automatisierung Ihrer bestehenden Armatur — Sie stellen die Armatur zur Verfügung, wir übernehmen die Automatisierung, den Funktionstest und liefern die fertige Baugruppe zurück.
Beide Wege enden mit derselben Qualitätssicherung: 100 % Funktionsprüfung vor der Auslieferung.
Ergänzende Modifikationen — mehr als nur Automatisierung
Automatisierung wird häufig mit weiteren Anpassungen kombiniert, die den Einsatzbereich einer Armatur erweitern:
Heizmäntel und Leckagemäntel — gegen das Erstarren viskoser Medien oder zur Gefahrstoff-Sicherheit

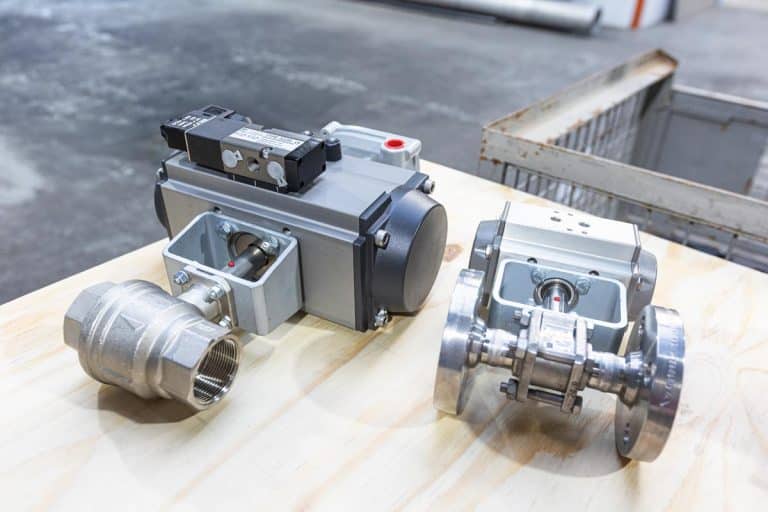

Spindelverlängerungen und Montagebrücken — nach ISO 5211 und Projektvorgaben, für die passgenaue Verbindung von Armatur und Antrieb
Normgerechtes Verflanschen — nach EN 1092-1 oder ASME B16.5
- Sonderwerkstoffe — etwa für aggressive Medien oder Hochtemperaturanwendungen
Mehr dazu im Bereich Fertigung von Industriearmaturen sowie unter Armaturenmodifikation und Armaturenbau.
Fazit
Armaturenautomatisierung ist mehr als das Aufsetzen eines Antriebs. Sie ist eine technische Auslegungsaufgabe, die Antrieb, Steuerungstechnik und Sicherheitsanforderungen zu einer funktionsgeprüften Einheit zusammenführt. Die Industriefabrik Schneider GmbH übernimmt diesen gesamten Prozess — von der herstellerunabhängigen Auswahl der Komponenten über die Montage bis zur dokumentierten Funktionsprüfung auf dem hauseigenen Prüfstand.
