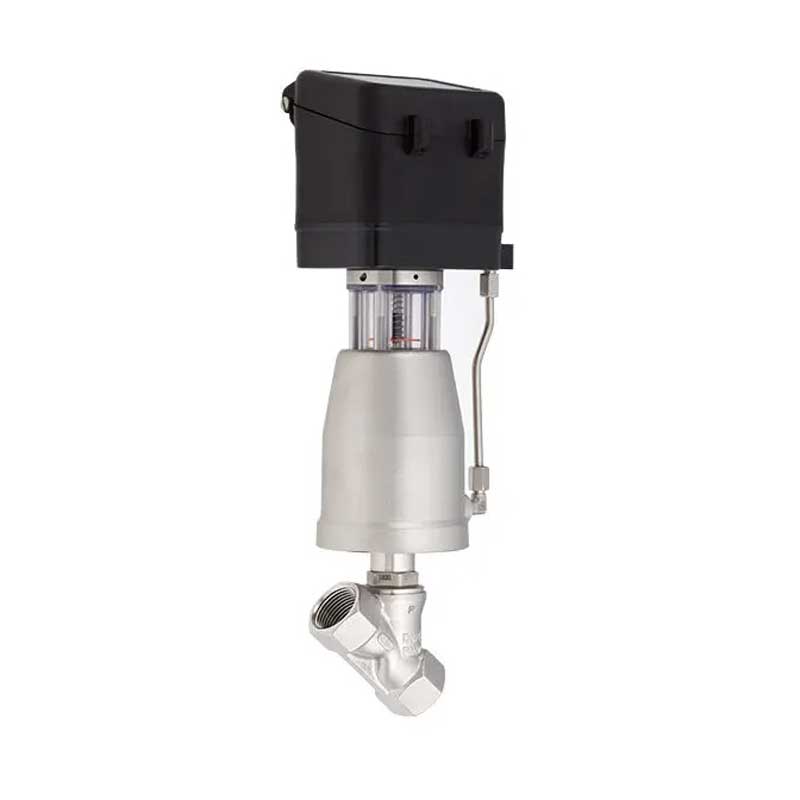

Kompaktes Schrägsitzventil mit integriertem Stellungsregler für präzise Regelung.
Das Schrägsitz-Stellventil Typ 7020 ist die ideale Lösung für die präzise Regelung neutraler bis hochaggressiver Medien in industriellen Prozessen. Mit integriertem Stellungsregler, kompakter Bauform und medienberührten Teilen aus Edelstahl bietet es höchste Betriebssicherheit und Flexibilität. Die Ausführung ist vibrationsunempfindlich und für Temperaturen bis +200 °C geeignet.
| Merkmal | Wert |
| Druckstufe | PN 40 |
| Nennweite | DN 8 – DN 80 |
| Temperaturbereich | -30 °C bis +200 °C (optional bis +220 °C) |
| Gehäuse | Edelstahl 1.4408 / Rotguss CC491K |
| Sitzdichtung | PTFE |
| Leckageklasse | IEC 60534-4 Class VI |
| Schutzart | IP65 |
Gerad- und Schrägsitzventile sind eine Schlüsselkomponente in modularen SKID-Systemen und komplexen Prozessanlagen. Dank ihrer kompakten Bauweise, hohen Durchflussleistung und robusten Materialien wie Edelstahl eignen sie sich ideal für die Integration in vorgefertigte Anlagenmodule. Sie ermöglichen eine präzise Steuerung von Flüssigkeiten und Gasen unter anspruchsvollen Bedingungen – von aggressiven Medien bis hin zu hygienischen Anwendungen.
Typische Einsatzbereiche sind chemische und pharmazeutische Anlagen, Lebensmittelproduktion, Energie- und Wassertechnik sowie Dosier- und Regelstrecken in SKID-Modulen. Durch ihre Zuverlässigkeit und Wartungsfreundlichkeit tragen Schrägsitzventile maßgeblich zur Betriebssicherheit und Effizienz moderner Prozessanlagen bei.
Neutrale bis hochaggressive Flüssigkeiten und Gase.
i/p-Stellungsregler Typ 8047 und digitaler Stellungsregler Typ 8049.
Ja, elektropneumatischer Stellungsregler in Ex-Ausführung (II 2 G EEx ib IIC T6).
TA-Luft geprüft, DIN EN ISO 15848-1, VDI 2440.
Rohrgewinde ISO 228-1, NPT-Gewinde, Anschweißenden.
Unsere Isolierungen sind mehr als Zubehör – sie ergänzen Armaturen und Anlagen perfekt und erhöhen Effizienz, Sicherheit und Anpassbarkeit.
Jetzt passend mitbestellen und konfigurieren lassen.
Wir bieten:
