PN40, bis 220°C, kompakte Bauform für aggressive Medien

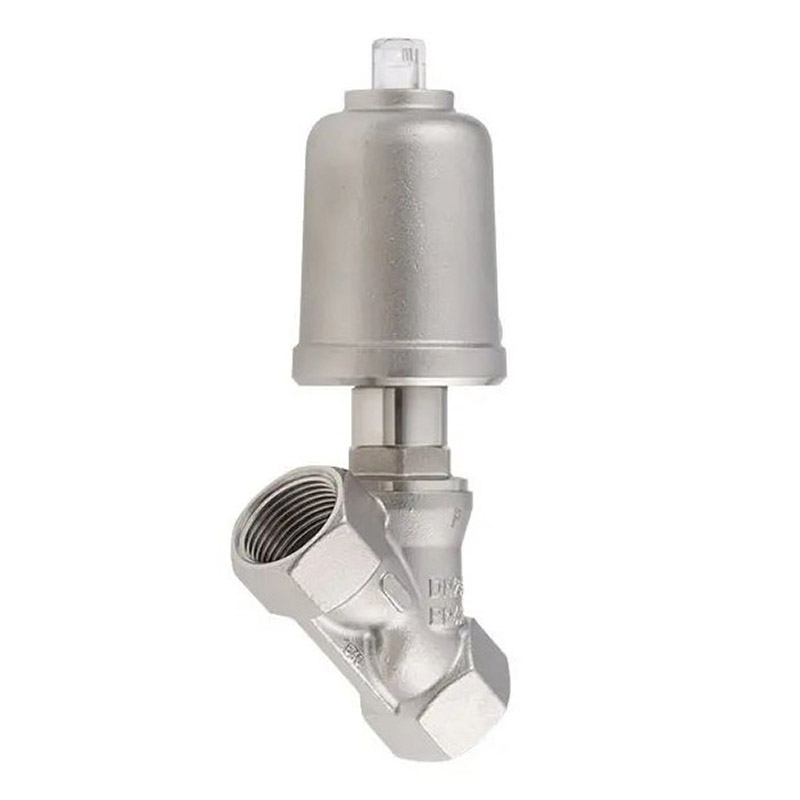

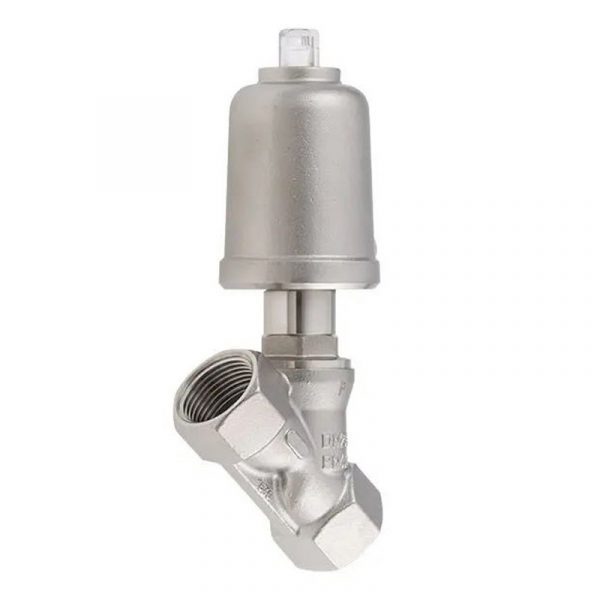

Das pneumatisch betätigte Schrägsitzventil Typ 7010 von Schubert & Salzer ist die ideale Lösung für das präzise Steuern neutraler sowie hoch aggressiver Flüssigkeiten und Gase. Mit seiner robusten Edelstahlkonstruktion, hohen Temperaturbeständigkeit und einem Nenndruck bis PN40 erfüllt es höchste Anforderungen in der Prozessindustrie.
| Merkmal | Wert |
| Druckstufe | PN 40 |
| Nennweite | DN 8 – DN 80 |
| Temperaturbereich | -100°C bis +220°C |
| Gehäuse | Edelstahl 1.4408 |
| Anschlussarten | ISO 228-1, NPT, Clamp, Schweißenden |
| Leckageklasse | A nach EN 12266-1 |
| Betriebsdruck | bis 40 bar |
Gerad- und Schrägsitzventile sind eine Schlüsselkomponente in modularen SKID-Systemen und komplexen Prozessanlagen. Dank ihrer kompakten Bauweise, hohen Durchflussleistung und robusten Materialien wie Edelstahl eignen sie sich ideal für die Integration in vorgefertigte Anlagenmodule. Sie ermöglichen eine präzise Steuerung von Flüssigkeiten und Gasen unter anspruchsvollen Bedingungen – von aggressiven Medien bis hin zu hygienischen Anwendungen.
Typische Einsatzbereiche sind chemische und pharmazeutische Anlagen, Lebensmittelproduktion, Energie- und Wassertechnik sowie Dosier- und Regelstrecken in SKID-Modulen. Durch ihre Zuverlässigkeit und Wartungsfreundlichkeit tragen Schrägsitzventile maßgeblich zur Betriebssicherheit und Effizienz moderner Prozessanlagen bei.
Es eignet sich für neutrale, leicht und hoch aggressive Flüssigkeiten sowie Gase.
Standardausführung: -30°C bis +170°C, Sonderausführung bis +220°C.
Ja, für Anwendungen in der Lebensmittel- und Pharmaindustrie sind FDA-konforme Ausführungen verfügbar.
Rohrgewinde nach ISO 228-1, NPT, Clamp-Anschluss sowie Schweißenden.
Ja, für hygienische Anwendungen steht eine totraumarme Variante zur Verfügung.
