Y-Form Schmutzfänger mit großer Siebfläche und Edelstahl-Sieb

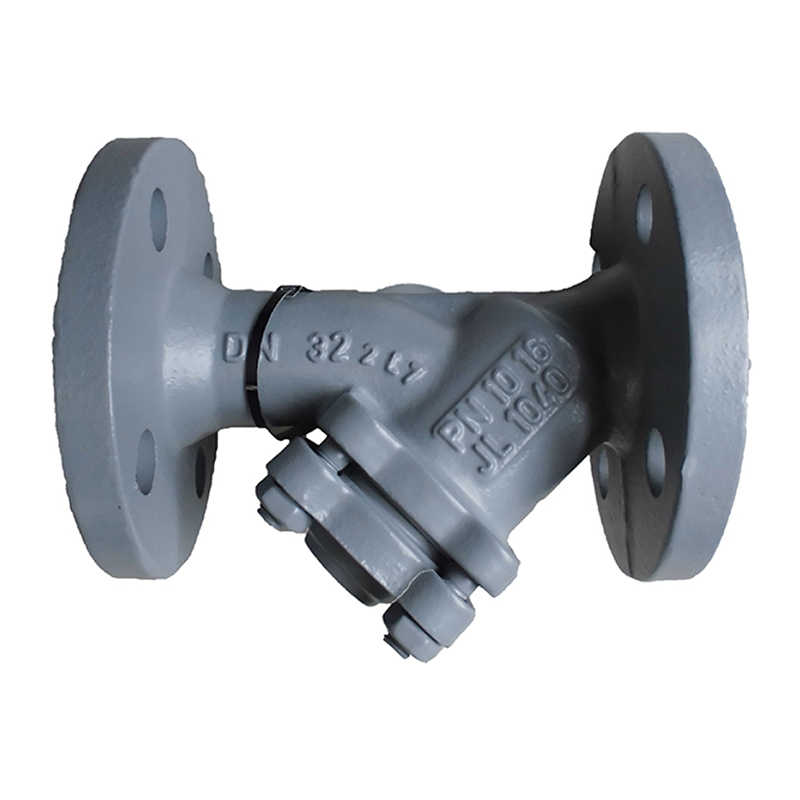

Der Schmutzfänger Fig. 316 von Fromme Armaturen ist eine robuste und bewährte Lösung zum Schutz von Rohrleitungssystemen und Armaturen vor Verunreinigungen. Durch seine Y-Form und die große Siebfläche bietet er eine effiziente Filtration bei minimalem Druckverlust. Die Ausführung entspricht den europäischen Normen und ist ideal für den Einsatz in Wasser-, Dampf- und Prozessleitungen.
| Merkmal | Wert |
| Bauart | Schmutzfänger, Y-Form |
| Druckstufe | PN 16 |
| Nennweite | DN 15 – DN 300 |
| Temperaturbereich | -10°C bis +300°C |
| Gehäuse | Grauguss EN-GJL-250 |
| Material Sieb | Edelstahl 1.4301 |
| Dichtung | Edelstahl/Graphit |
| Anschluss | Flansch nach EN 1092-1 |
| Normen | EN 558-1, EN 12266, PED 2014/68/EU |
Unsere Schrägsitz Schmutzfänger in Y-Form können auf Wunsch mit einem Heizmantel oder Leckagemantel ausgestattet werden. Diese Modifikation ist die ideale Lösung für Anwendungen, bei denen Temperaturstabilität und zusätzliche Sicherheit gefordert sind.
Wir fertigen maßgeschneiderte Siebeinsätze in unterschiedlichen Maschenweiten für Schmutzfänger. Diese Siebe sind als Original-Ersatzteile oder Verbrauchsmaterial erhältlich und gewährleisten eine optimale Filtration für Ihre spezifischen Prozessanforderungen.
Verfügbare Maschenweiten: 0,1 mm (für feinste Partikel und höchste Reinheit), 0,25 mm, 0,6 mm, 0,8 mm , 1,2 mm, 2 mm, 10 mm (für grobe Partikel und hohe Durchflussraten)
Neben der Standardausführung bieten wir umfangreiche Modifikationen und Nachrüstungen für Ihre Schmutzfänger – sowohl für unsere Produkte als auch für Fremdfabrikate. Damit passen wir Ihre Armaturen optimal an die Anforderungen Ihrer Anlage an.
Besonderheit:
Alle Leistungen bieten wir auch für von Ihnen gelieferte Schmutzfänger oder Produkte von Fremdanbietern an.
Wasser, Dampf, neutrale Flüssigkeiten und Gase.
Ja, bevorzugt waagerecht in Fließrichtung.
EN 1092-1, EN 558-1, Druckgeräterichtlinie 2014/68/EU.
Ja, z. B. mit Feinsieb oder TA-Luft-konform.
Maximal 1 bar im Betrieb.
Unsere Isolierungen sind mehr als Zubehör – sie ergänzen Armaturen und Anlagen perfekt und erhöhen Effizienz, Sicherheit und Anpassbarkeit.
Jetzt passend mitbestellen und konfigurieren lassen.
Wir bieten:
