Platten-Rückschlagventil für hohe Temperaturen und kompakte Zwischenflanschmontage.
Die Platten-Rückschlagventile der Serie DCV von Spirax Sarco sind für den Einbau zwischen Flansche konzipiert und bieten eine zuverlässige Rückflussverhinderung in Dampf-, Wasser-, Öl- und Gasleitungen. Mit ihrer robusten Konstruktion und optionalen weichdichtenden Ausführungen sind sie ideal für anspruchsvolle Anwendungen in der Energie- und Prozesstechnik.

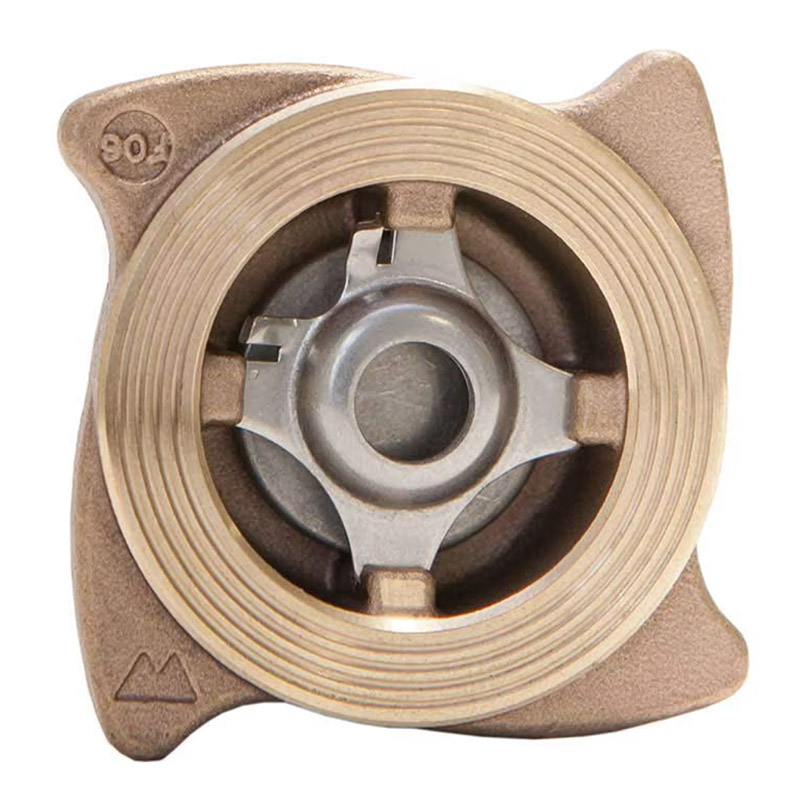

DCV1: Bronze, PN16, metallisch dichtend

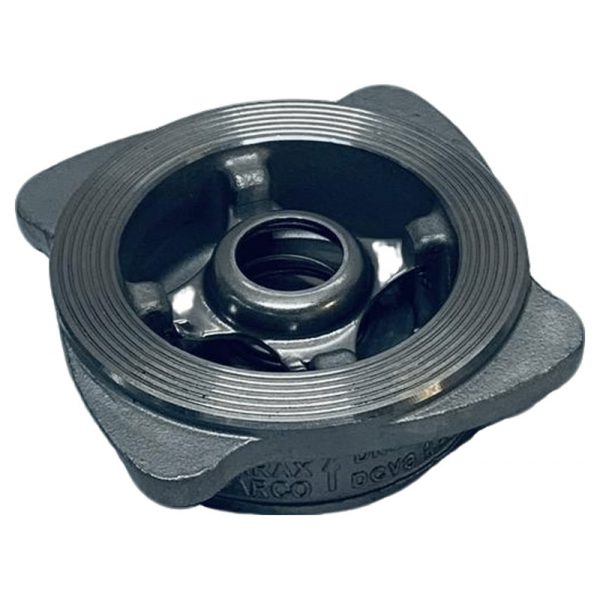

DCV3: Edelstahl, PN40, metallisch oder weichdichtend
DCV3LT: Edelstahl für Tieftemperaturanwendungen (-60°C)
DCV3 Food+: Edelstahl, lebensmittelkonform nach (EG)1935/2004
| Merkmal | DCV 1 | DCV 2 | DCV 3 |
| Druckstufe | PN 16 | PN 16 – PN 25 | PN40 |
| Nennweite | DN 15 – DN 100 | DN 15 – DN 100 | DN 15 – DN 100 |
| Temperatur-bereich | -198°C bis +260°C (metallisch) | bis +300°C (Standardfeder) | bis +400°C (mit Hoch-temperatur-feder) |
| Gehäuse | Gussbronze (WS 2.1050) | Edelstahl (1.4408) oder Bronze | Edelstahl (1.4581) |
| Öffnungs-druck | ca. 20–33 mbar (Standardfeder) | ca. 20–33 mbar (Standardfeder) | ca. 20–33 mbar (Standardfeder) |
| Dichtung | Metallisch dichtend (optional Viton/EPDM) | Metallisch dichtend (optional weichdichtend) | Metallisch dichtend (optional weichdichtend) |
| Funktions- teile | Edelstahl austenitisch | Edelstahl austenitisch | Edelstahl austenitisch |
| Besonder-heiten | Kompakte Bauform, Universal-Zentrierbund | Optional weichdichtend für Wasser/Öl/Gas | Hochtemp-eratur-ausführung, Food+ Variante verfügbar |
Unsere Rückschlagventile bieten eine kompakte Lösung für Standardinstallationen und lassen sich nahtlos in Rohrleitungssysteme integrieren – ideal für SKID-Anlagen, modulare Baugruppen und komplexe Prozessstrecken.
Ob Pumpstation, Ventilstand oder Rohrfertigung – unsere Engineering-Teams sorgen für eine präzise Auslegung und montagefertige Lieferung. So sparen Sie Zeit, reduzieren Schnittstellen und erhöhen die Betriebssicherheit.
Dampf, Wasser, Öl, Gas und Luft.
Ja, mit Feder in beliebiger Lage; ohne Feder nur vertikal (Durchfluss von unten nach oben).
EN 1092, EN 12266, Druckgeräterichtlinie 2014/68/EU.
Ja, DCV3 Food+ erfüllt (EG)1935/2004 und FDA-Anforderungen.
Ja, keine Ersatzteile erforderlich.
