für Dampf- und Kondensatsysteme mit automatischer Entlüftung

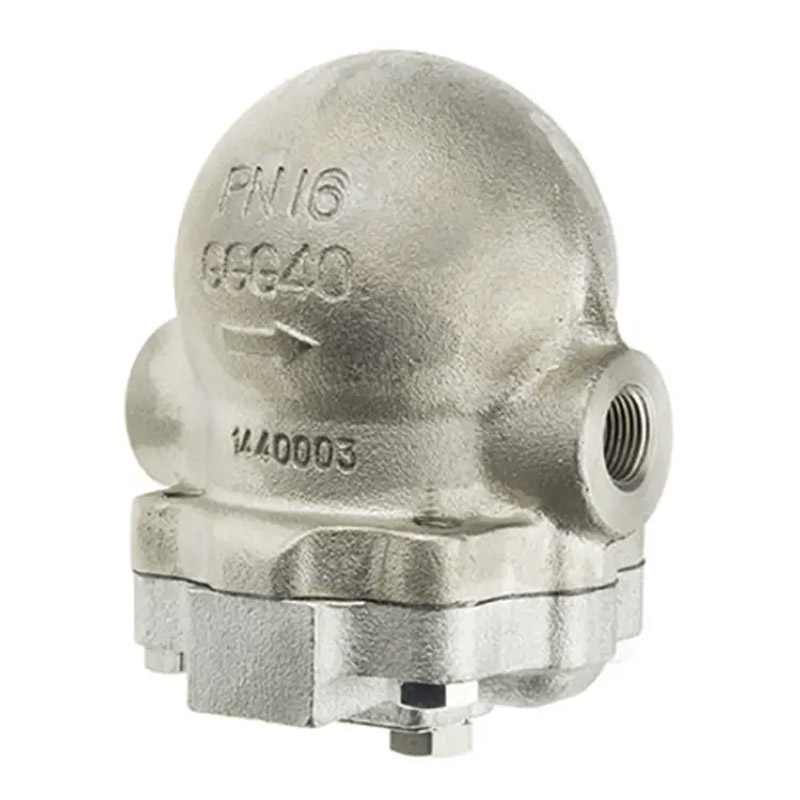

Der FT47 ist ein robuster Kugelschwimmer-Kondensatableiter aus Sphäroguss für die zuverlässige Ableitung großer Kondensatmengen in Dampf- und Kondensatsystemen. Er eignet sich für horizontale und vertikale Einbaulagen und bietet eine integrierte automatische Entlüftung für maximale Betriebssicherheit.
| Merkmal | Wert |
| Nennweite | DN 15 – DN 50 |
| Druckstufe | PN 40 / ASME Class 150 |
| Temperaturbereich | bis 285 °C |
| Material | Gehäuse: Sphäroguss (EN-GJS-400-18) |
| Max. Betriebsdruck | 32 bar bei 239 °C |
| Differenzdruck | Varianten: 4,5 / 10 / 14 / 21 / 32 bar |
| Baulänge | DN 15 – 20: 150 mm, DN 25: 160 mm, DN 40 – 50: 230 mm |
| Gewicht | 10,8 kg (DN 15 – 20) bis 34 kg (DN 50) |
Kondensatableiter sind weit mehr als reine Entwässerungsarmaturen – sie sind unverzichtbare Funktionselemente in modernen Dampf‑, Energie‑ und Prozessanlagen. In SKID‑Systemen übernehmen sie die sichere, effiziente und lastabhängige Ableitung von Kondensat und sorgen damit für einen störungsfreien Betrieb, eine konstante Energieeffizienz und den Schutz sensibler Komponenten.
Gerade in kompakten, modular aufgebauten Anlagenpaketen müssen Kondensatableiter zuverlässig arbeiten, unterschiedliche Drücke und Temperaturen beherrschen und flexibel in jede Einbausituation integriert werden.
Unsere Kondensatableiter – darunter thermische Ausführungen mit Membranregler wie der MK45 von GESTRA – werden als integrale Systemkomponenten im SKID‑ und Prozessanlagenbau eingesetzt und gewährleisten höchste Betriebssicherheit auch unter anspruchsvollen Bedingungen.
EN 1092, ASME B16.5, Druckgeräterichtlinie, TÜV-geprüfte Ausführung für DN50.
Ja, FT47V ist für vertikale Durchströmung erhältlich.
Wartung ist ohne Ausbau aus der Rohrleitung möglich, Ersatzteilsets verfügbar.
4,5 / 10 / 14 / 21 / 32 bar.
