membrangesteuert, federbelastet für kleinere Durchsätze

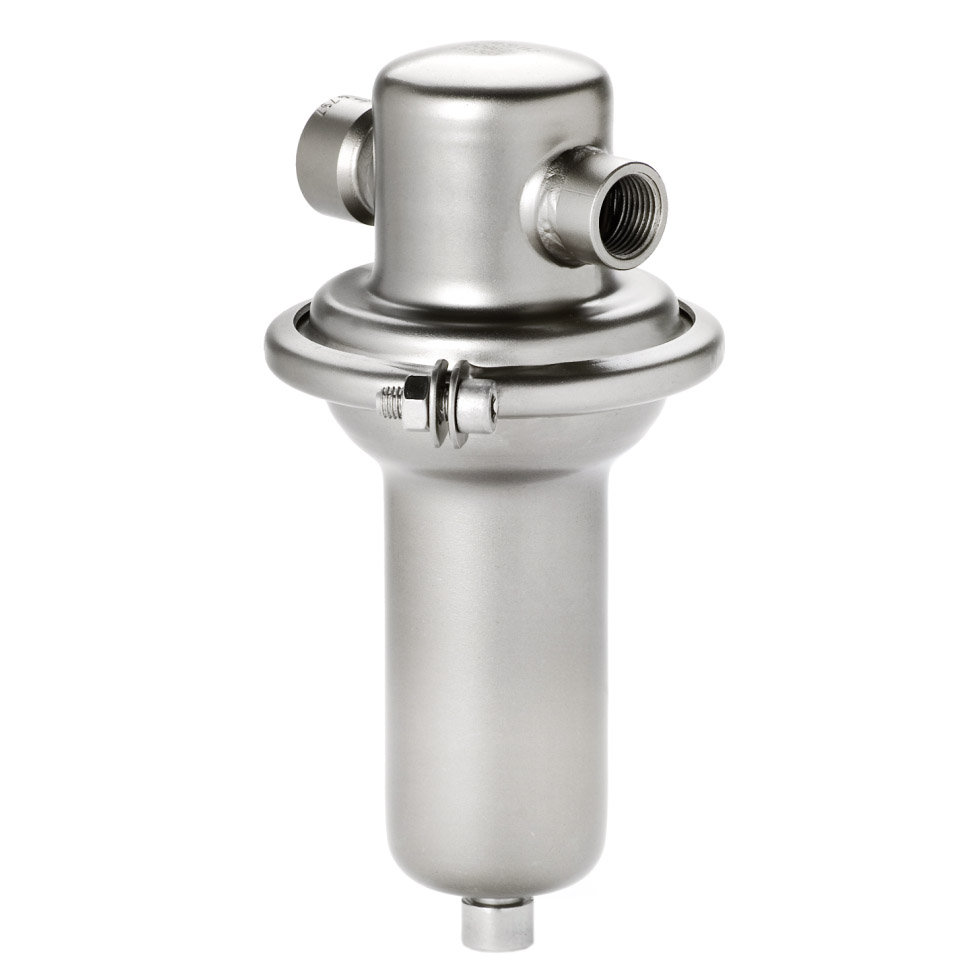

Das Druckminderventil Typ DM 505 ist ein selbsttätig regelnder Proportionalregler für kleine Durchsätze. Es wird eingesetzt zur Druckregelung hinter dem Ventil und eignet sich für Flüssigkeiten, Gase und Dampf. Die Ventile sind komplett aus Edelstahl gefertigt und bieten eine hervorragende Korrosionsbeständigkeit.
Die Konstruktion ermöglicht eine einfache Wartung: Membrane oder Federmodul können ohne Spezialwerkzeug gewechselt werden.
| Merkmal | Wert |
| Nennweite | DN 15 – DN 25 |
| Anschluss | G 1/2 |
| Nenndruck | PN 250 |
| Vordruck | bis 250 bar |
| Hinterdruck | 0,005 – 20 bar |
| Kvs-Wert | 0,05 – 1,4 m³/h |
| Temperaturbereich | bis 130 °C |
| Medium | Flüssigkeiten, Gase, Dampf |
| Einstellbereiche | Für Gase/Dampf: 0,005–0,025 / 0,02–0,12 / 0,1–0,5 / 0,2–1,1 / 0,8–2,5 / 1–5 / 4–12 / 12–20 bar Für Flüssigkeiten: 0,1–0,5 / 0,2–1,1 / 0,8–2,5 / 1–5 / 4–12 / 12–20 bar |
Für Flüssigkeiten, Gase und Dampf.
Bis 130 °C.
0,005 – 20 bar.
Ja, z. B. elektropneumatische Ansteuerung, Sonderanschlüsse (ANSI, JIS, Aseptik).
Nach DIN EN 60534-4 und ANSI FCI 70-2 (Leckageklasse V optional IV).
