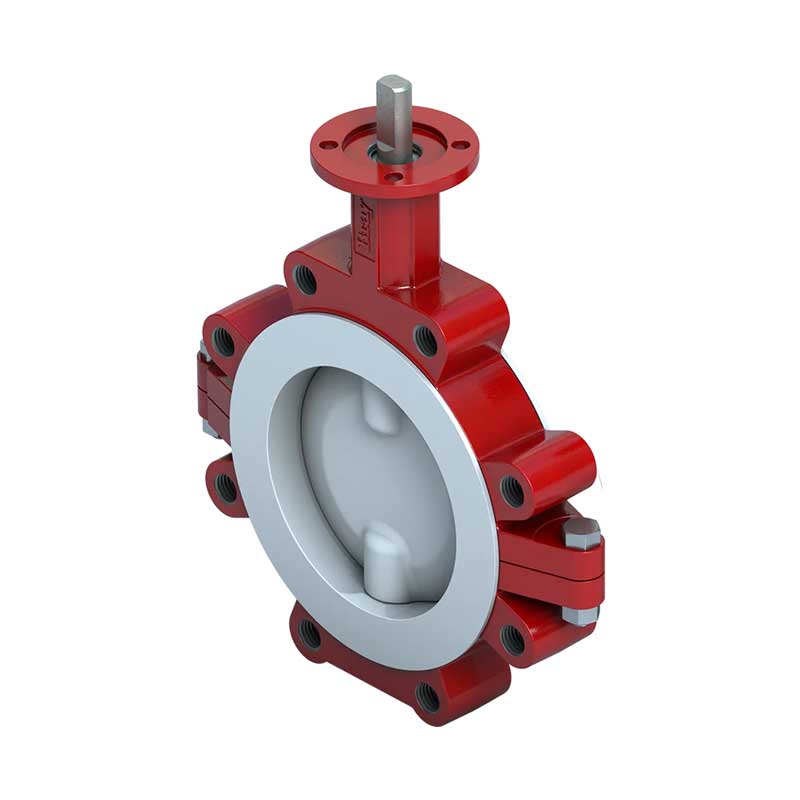

Absperrklappe Typ 23 Lug

Die zentrische Absperrklappe Bray Typ 23 (Lug) ist eine robust ausgeführte, weichdichtende Industriearmatur für Anwendungen in Chemie, Energie, Wassertechnik und allgemeinen Prozessanlagen. Sie kombiniert kompakte Baulängen, zuverlässige Dichtheit und eine hohe Werkstoffbeständigkeit mit einer industrietauglichen ISO‑5211‑Schnittstelle zur Automatisierung.
Durch ihre Nylon‑11‑beschichtete Gehäuseoberfläche sowie eine einteilige Klappenscheiben‑Wellenkonstruktion eignet sie sich für anspruchsvolle Medien, höhere Schalthäufigkeiten und dauerhaft korrosive Umgebungen.

Besondere Merkmale

• Zentrische Bauweise für optimale Strömungsverhältnisse
• Gehäuse aus Gusseisen mit korrosionsbeständiger Nylon‑11‑Beschichtung
• Klappenscheibe/Welle als einteilige Edelstahlausführung
• Temperaturbereich: –10 °C bis +130 °C
• Druckstufen: PN10 / PN16
• Lug‑Ausführung für beidseitige Montage und Einsatz als Endarmatur
• Flanschanschluss nach DIN EN 1092‑1
• Baulänge nach ISO 5752 / EN 558 (Short Pattern)
• Nur zwei medienberührte Teile → geringe Wartungsanforderungen
  ISO‑5211‑Aufnahme für elektrische und pneumatische Antriebe

Vorteile

• Hohe Betriebssicherheit durch langlebige Beschichtung und robuste Edelstahl‑Scheibe
• Sehr gute Strömungsleistung durch spherisch geformte Dichtkontur
• Geringer Wartungsaufwand durch minimalen Aufbau und verschleißarme Komponenten
• Direkte Automatisierbarkeit dank ISO‑5211‑Schnittstelle
• Normgerechte Abmessungen erleichtern Einbau und Austausch
• Hohe Zuverlässigkeit für Wasser, Dampf, neutrale Prozessmedien und Industriegase

Varianten

• Nennweiten: DN 25–DN 300
• Dichtungen: EPDM, NBR, weitere Werkstoffe auf Anfrage
• Ausführung: Lug (Produkt), optional Wafer-Ausführung (Typ 22)
• Automatisierungsoptionen:
  pneumatische Antriebe (einfach-/doppeltwirkend)
  elektrische Antriebe (24 V / 230 V)
  Endschalterboxen, Stellungsanzeiger, Magnetventile
• Optional: erweiterter Korrosionsschutz, Sonderbeschichtungen

Anwendungsgebiete

• Wasser- und Abwassertechnik (Trinkwasser, Prozesswasser)
• Heizungs- und Kühlkreisläufe in Industrieanlagen
• Chemische und petrochemische Anlagen (nicht aggressive Medien)
• Energie- und Kraftwerkstechnik (Kühl- und Sekundärkreisläufe)
• SKID‑Systeme und modulare Prozessanlagen
• Allgemeine Industrieprozesse mit flüssigen und gasförmigen Medien
