SKU AP-SAF-SAD Kategorie pneumatische Antriebe Tags automatisierbar, Namur Marke: AMG-Pesch

Antrieb SAF / SAD

Fail-Safe-Funktion, individuelle Anpassungen, Komplettsysteme

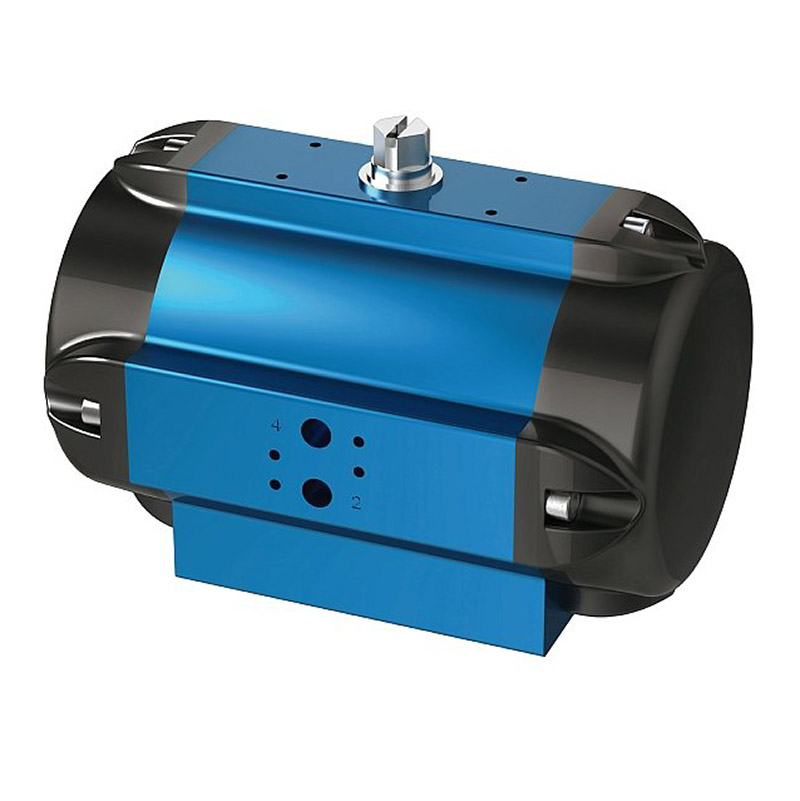

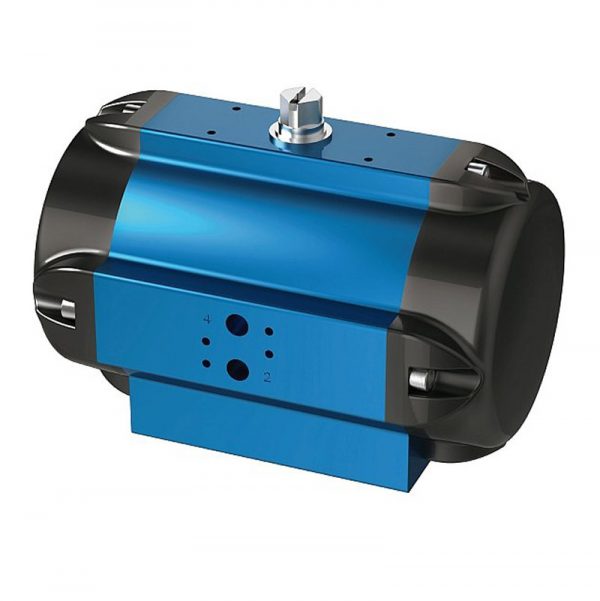

Armaturenfabrik pneumatischer Antrieb Typ SAF SAD von AMG-Pesch, Automatisierung von Armaturen wie Kugelhahn und Absperrklappen

Produktinformation

Die pneumatischen einfachwirkend oder doppeltwirkend Doppelkolben Antriebe SAF / SAD von AMG-Pesch sind die perfekte Lösung für die Automatisierung von Industriearmaturen. Sie überzeugen durch robuste Bauweise, hohe Zuverlässigkeit und vielfältige Anpassungsmöglichkeiten – ideal für Chemie, Energie, Wassertechnik und Maschinenbau.

Eigenschaften und Vorteile

Namur-Schnittstelle für einfache Montage von Magnetventilen und Endschaltern
Fail-Safe-Funktion bei SAF durch Federpaket
Robuste Konstruktion: Für Kugelhähne, Absperrklappen und weitere Armaturen
ATEX-konform: Für explosionsgefährdete Bereiche geeignet
Individuelle Anpassung: Sonderflansche, Endschalter, Heizmantel möglich
Komplettsysteme: Armatur, Antrieb und Zubehör montagefertig geliefert
Zertifizierte Qualität: Langlebig und wartungsarm

Merkmal	Spezifikation
Typ	SAF (einfachwirkend) / SAD (doppeltwirkend)
Funktionsweise	SAF: Pneumatisch, Federkraft für Rückstellung (Fail-Safe) SAD: Pneumatisch, Zahnstangenantrieb für Drehbewegung
Drehwinkel	90° (optional erweiterbar auf 120°, 135°, 180°)
Steuermedium	Druckluft, gefiltert und geölt oder trocken
Steuerdruck	2,5 – 8 bar
Temperaturbereich	Standard: –20 °C bis +80 °C
Optionen	HT-Version bis +150 °C, LT-Version bis –40 °C
Material Gehäuse	Aluminium oder Edelstahl
Oberflächenbehandlung	Pulverbeschichtet oder harteloxiert
Normen & Schnittstellen	ISO 5211, VDI/VDE 3845
Schutzart	Korrosionsschutz für Standardumgebungen
ATEX-Ausführung	Ja, optional
Welle / Ritzel	Edelstahl
Kolben	Aluminium

Erweiterungen & Schnittstellen

Der pneumatische Antrieb SAF / SAD von AMG-Pesch bietet dank der Namur-Schnittstelle nach VDI/VDE 3845 eine einfache Integration von Zubehör wie Magnetventilen und Endschalterkästen.

Zubehör für Antriebe

Spindelverlängerungen – Für spezielle Einbausituationen
Brücken und Konsolen – Flexible Montage auf unterschiedlichen Armaturen
Kupplungen und Adapter – Sichere Verbindung zwischen Antrieb und Armatur

Magnetventile

Direkter Anbau über Namur-Schnittstelle
Steuerung der Luftzufuhr (5/2-Wege für doppeltwirkend, 3/2-Wege für einfachwirkend)
Kompatibel mit gängigen Normen und ATEX-konform

Endschalter

Endschalterkästen für Stellungsrückmeldung
Integration in Prozessleitsysteme
Optional mit Stellungsanzeige und Skalenring

Fertigung & Zusatzleistungen

Mehr als Standard – Ihre Lösung aus einer Hand
Die Mitteldeutsche Armaturenfabrik bietet nicht nur hochwertige Armaturen, sondern auch individuelle Anpassungen und Komplettlösungen:

Automatisierung: Integration von pneumatischen und elektrischen Antrieben, Endschaltern und Steuerungen.
Heizmäntel & Sonderausführungen: Für anspruchsvolle Medien und Hochtemperaturprozesse.
Modifikationen: Anpassung von Standardarmaturen an spezielle Betriebsbedingungen.
Zubehör & Komplettsysteme: Adapter, Spindelverlängerungen, Kupplungen und komplette Armaturenpakete inklusive Dokumentation.

FAQs

Können SAF / SAD Antriebe individuell angepasst werden?

Ja, Sonderflansche, Endschalter, Heizmantel und ATEX-Ausführungen sind möglich.

Für welche Armaturen sind die Antriebe geeignet?

Für Kugelhähne, Absperrklappen und viele weitere Industriearmaturen.

Können Komplettsysteme geliefert werden?

Ja, inklusive Armatur, Antrieb, Zubehör und Dokumentation.

Welche Normen erfüllen die Antriebe?

ISO 5211 und VDI/VDE 3845 für Schnittstellenkompatibilität.
