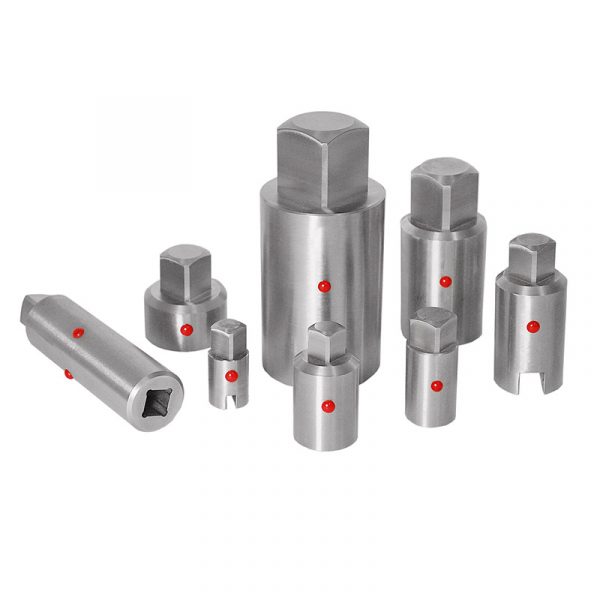

Adapter sind essenzielle Komponenten für die Verbindung von Antrieben mit Armaturen. Sie gleichen unterschiedliche Wellenprofile und ISO-Flanschmaße aus und ermöglichen eine präzise Ausrichtung. Unsere Adapter sind aus hochwertigem Stahl oder Edelstahl gefertigt und für alle gängigen Normen verfügbar. Sie dienen zur Verbindung zwischen Stellantrieb und Armatur, wenn ein Stellantrieb nicht direkt auf einer Armatur befestigt werden kann, zur kraft- und formschlüssigen Übertragung des Drehmomentes.
Die dargestellten Varianten sind eine Auswahl der produzierbaren Formen.
In Kombination mit AirTorque Antrieben und Zubehör für maximale Effizienz und Zuverlässigkeit.
Technische Details
| Merkmal | Spezifikation |
| Material | Stahl verzinkt oder Edelstahl |
| Anschlüsse Armaturenseitig | Vierkant oder Zweifach (weitere auf Anfrage) |
| Anschlüsse Antriebsseitig | Achslage parallel oder 45° |
| Stellungsanzeiger | Standard, nicht bei Blindadapter |
| Einsatzbereich | Pneumatische und elektrische Antriebe |
| Optionen | Sonderanfertigungen für spezielle Armaturen |
Vierkant SW
| außen | innen | L1 | ∅ D2 | L3 |
| 09 | 07 | 49 | 20 | 7 |
| 09 | 08 | 49 | 20 | 8 |
| 11 | 07 | 59 | 20 | 7 |
| 11 | 08 | 59 | 20 | 8 |
| 11 | 10 | 59 | 25 | 10 |
| 11 | 12 | 59 | 25 | 12 |
| 11 | 14 | 59 | 30 | 14 |
| 14 | 07 | 59 | 20 | 7 |
| 14 | 08 | 59 | 20 | 8 |
| 14 | 10 | 59 | 25 | 10 |
| 14 | 12 | 59 | 25 | 12 |
| 14 | 14 | 59 | 30 | 14 |
| 14 | 17 | 59 | 36 | 17 |
| 14 | 19 | 59 | 40 | 19 |
| 17 | 10 | 59 | 25 | 10 |
| 17 | 12 | 59 | 25 | 12 |
| 17 | 14 | 59 | 30 | 14 |
| 17 | 17 | 59 | 36 | 17 |
| 17 | 19 | 79 | 40 | 19 |
| 19 | 14 | 79 | 30 | 14 |
| 19 | 17 | 79 | 36 | 17 |
| 19 | 19 | 79 | 49 | 19 |
| 22 | 17 | 79 | 36 | 17 |
| 22 | 19 | 79 | 40 | 19 |
| 22 | 22 | 79 | 45 | 22 |
Blindadapter
| außen | innen | L1 | ∅ D2 | L3 |
| 09 | BA | 59 | 20 | – |
| 11 | BA | 59 | 25 | – |
| 14 | BA | 59 | 30 | – |
| 17 | BA | 79 | 36 | – |
| 19 | BA | 79 | 36 | – |
| 22 | BA | 79 | 45 | – |
| 27 | BA | 79 | 55 | – |
Kraftschlüssige Verbindung für Ihre Absperrklappen – unsere Adapter sorgen für sichere und präzise Montage von Antrieben.
Für Kugelhähne bieten unsere Adapter in Kombination mit Konsolen die perfekte Lösung zur Montage von pneumatischen oder elektrischen Antrieben.
Ja, unsere Adapter sind für alle gängigen pneumatischen und elektrischen Antriebe nach ISO-Norm geeignet.
Ja, wir fertigen Adapter auch nach individuellen Vorgaben für besondere Anwendungen.
Standardmäßig aus Edelstahl für maximale Stabilität und Korrosionsschutz.
