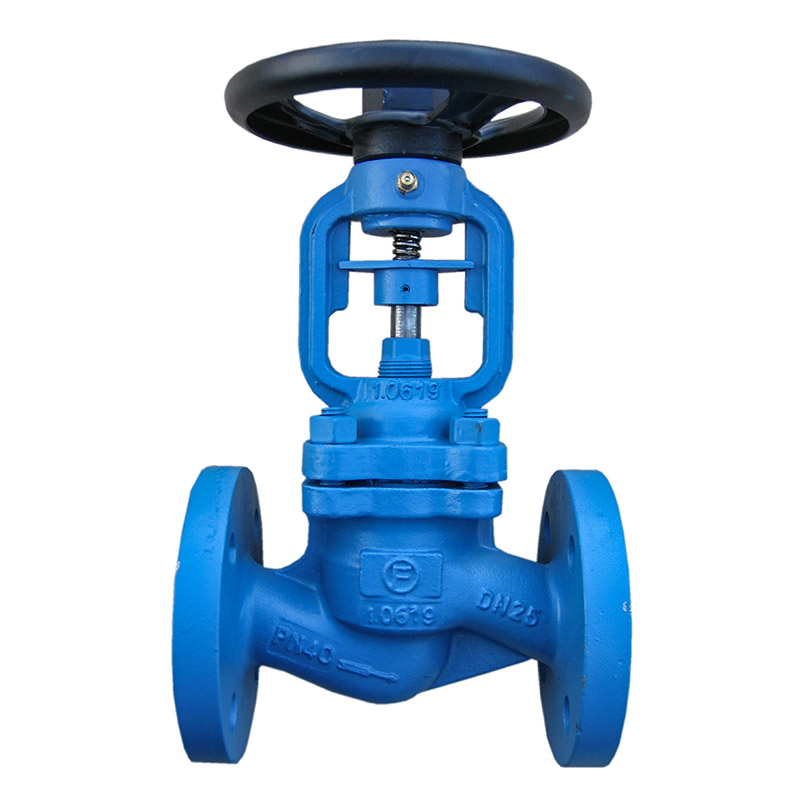

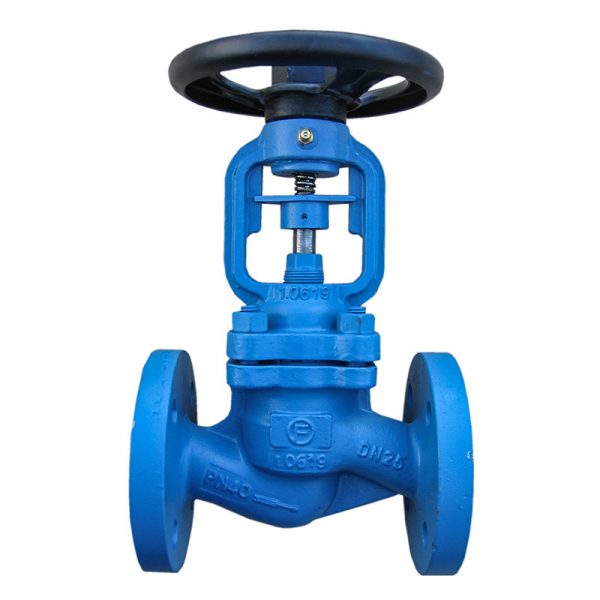

Faltenbalgventil Stahlguss für Hochdruck- und Hochtemperaturanwendungen
Für aggressive und nicht aggressive Medien, Dampf und Heißwasser in Chemie-, Energie- und Kraftwerksanlagen.
| Merkmal | Spezifikation |
| Typ | Fig 114 (DIN 3356) |
| Bauart | Faltenbalg-Absperrventil |
| Material Gehäuse | Stahlguss GP240GH+N |
| Nennweite (DN) | DN 15 – DN 100 |
| Nenndruck (PN) | PN 40 |
| Temperaturbereich | –10 °C bis +400 °C |
| Dichtflächen | Flachkegel, Stellit-Auflage |
| Spindel | Edelstahl, Trapezgewinde |
| Dichtung | Faltenbalg aus Edelstahl |
| Normen | DIN EN 558-1, DIN EN 1092, DIN EN 12266 |
| Optionen | TA-Luft 2021, ISO 15848, ATEX 2014/34/EU |
| Prüfung | Festigkeit PN × 1,5; Dichtheit PN × 1,1 |
Gemeinsam mit unseren starken Partnern entwickeln wir maßgeschneiderte Automatisierungslösungen für Absperrventile. Ob pneumatische oder elektrische Antriebe, Stellungsregler, Endschalter oder Magnetventile – wir bieten komplette Systeme aus einer Hand.
Unsere Absperrventile können individuell mit hochwertigen Heiz- und Leckagemänteln aus Edelstahl ausgestattet werden. Diese ermöglichen die sichere Beheizung, Temperierung und Leckagekontrolle von viskosen, temperaturabhängigen oder sicherheitskritischen Medien.
Durch maßgeschneiderte Konstruktion passen wir jeden Mantel exakt an das jeweilige Ventil an – inklusive Anfertigung, Verschweißung, Anschlussmontage und Dichtigkeitsprüfung. Auf Wunsch stellen wir passende Ventile direkt bereit. Ideal für Prozessindustrie, Chemie, Energie, Lebensmitteltechnik und überall dort, wo Prozesssicherheit und konstante Medienbedingungen entscheidend sind.
DIN EN 558-1, DIN EN 1092, DIN EN 12266, optional TA-Luft und ISO 15848.
Für aggressive und nicht aggressive Flüssigkeiten, Gase und Dampf.
Ja, ATEX-konforme Versionen sind verfügbar.
Standard: –10 °C bis +400 °C.
Ja, nach VDI 2440 und ISO 15848.
Unsere Isolierungen sind mehr als Zubehör – sie ergänzen Armaturen und Anlagen perfekt und erhöhen Effizienz, Sicherheit und Anpassbarkeit.
Jetzt passend mitbestellen und konfigurieren lassen.
