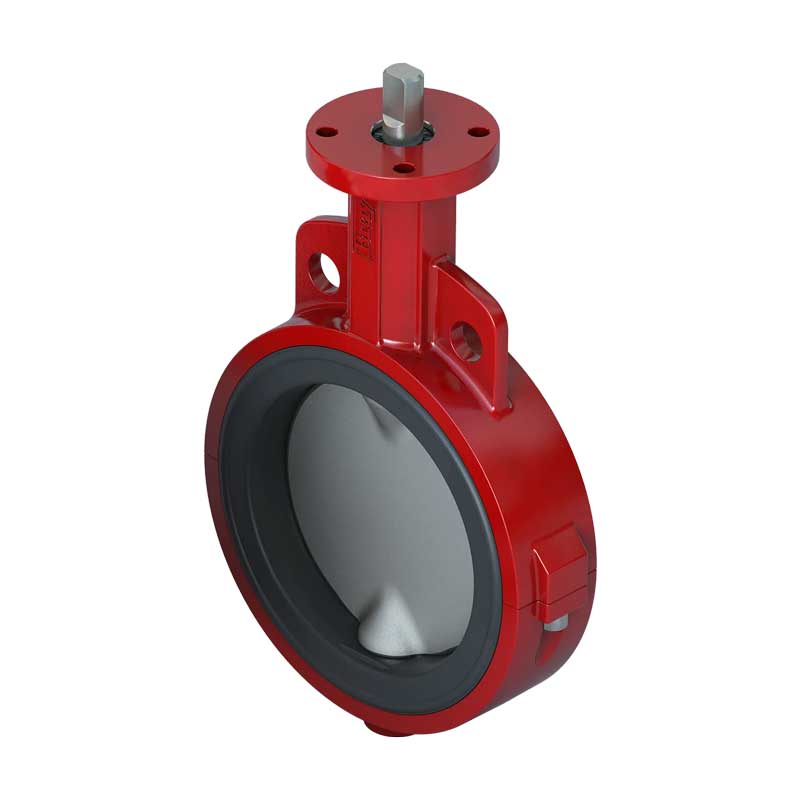

Die Absperrklappe
Bray Serie 20 ist eine zentrische, weichdichtende Industriearmature für den Einsatz in Rohrleitungssystemen. Sie eignen sich für Flüssigkeiten, Gase und Dampf in Chemie-, Energie- und Wassertechnik-Anwendungen. Die Klappen zeichnen sich durch ihre kompakte Bauweise, hohe Dichtheit und einfache Automatisierung aus.
Besondere Merkmale
- Zentrische Bauweise für optimale Strömungsverhältnisse
- Gehäuse aus Gusseisen mit korrosionsbeständiger Nylon‑11‑Beschichtung
- Klappenscheibe/Welle als einteilige Edelstahlausführung für hohe Stabilität
- Temperaturbereich: –10 °C bis +130 °C
- Druckstufen: PN10 / PN16
- Wafer‑Ausführung für zentrierten Einbau zwischen Flanschen (Produkt Typ 20)
- Flanschanschluss nach DIN EN 1092‑1
- Baulänge nach ISO 5752 / EN 558 (Short Pattern)
- Nur zwei medienberührte Teile → geringer Verschleiß und reduzierte Wartung
- ISO‑5211‑Aufnahme zur direkten Montage elektrischer und pneumatischer Antriebe
Vorteile
- Hohe Betriebssicherheit durch korrosionsbeständige Nylon‑11‑Beschichtung und robuste Edelstahlausführung der Klappenscheibe
- Sehr gute Strömungsleistung dank spherisch geformter Dichtkontur und zentrischer Mechanik
- Geringer Wartungsaufwand aufgrund minimaler medienberührter Teile und langlebiger Lagerbuchse
- Direkte Automatisierbarkeit durch ISO‑5211‑Schnittstelle (keine Adapter erforderlich)
- Normgerechte Abmessungen erleichtern Einbau, Austausch und Retrofit in Bestandsanlagen
- Hohe Zuverlässigkeit für Wasser, Dampf, neutrale Prozessmedien und Industriegase
Varianten
- Nennweiten: DN 25–DN 300
- Dichtungen: EPDM, NBR, weitere Werkstoffe auf Anfrage
- Ausführung:
Wafer‑Ausführung (Produkt),
optional Lug‑Ausführung (Typ 21)
- Automatisierungsoptionen:
pneumatische Antriebe (einfach‑/doppeltwirkend)
elektrische Antriebe (24 V / 230 V)
Endschalterboxen, Stellungsanzeiger, Magnetventile
- Optional: erweiterter Korrosionsschutz, Sonderbeschichtungen
Anwendungsgebiete
- Wasser‑ und Abwassertechnik (Trinkwasser, Prozesswasser)
- Heizungs‑ und Kühlkreisläufe in industriellen Anlagen
- Chemische und petrochemische Anwendungen (nicht aggressive Medien)
- Energie‑ und Kraftwerkstechnik (Kühl‑, Rückkühl‑ und Sekundärkreisläufe)
- SKID‑Systeme, modulare Anlagenpakete und Container‑Einheiten
- Allgemeine Industrieprozesse für flüssige und gasförmige Medien
Empfehlung
In Kombination mit
AirTorque Antrieben und Zubehör für maximale Effizienz und Zuverlässigkeit.
