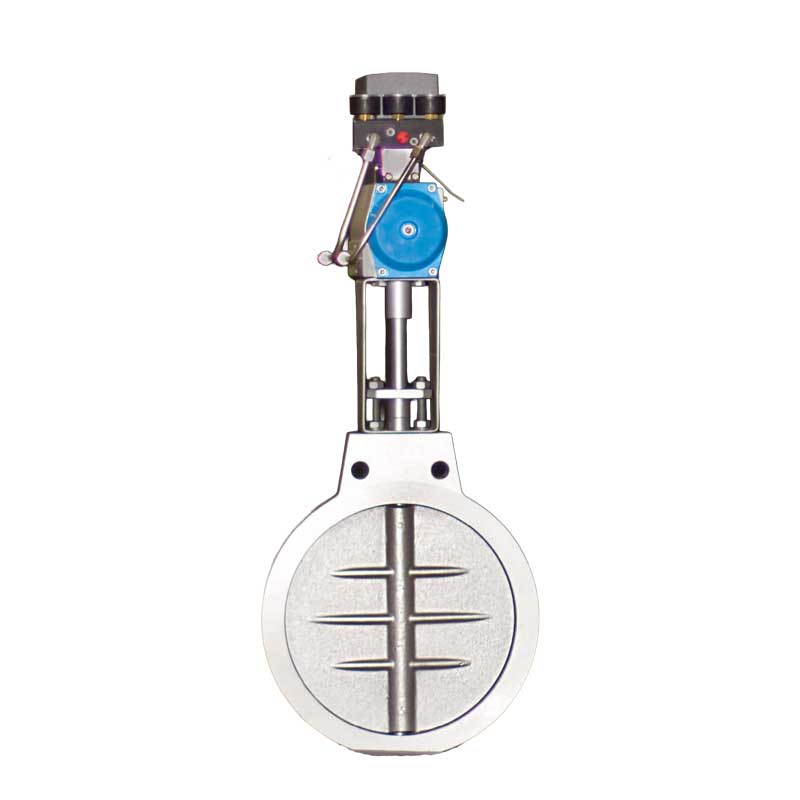

Absperrklappe Typ GD6 Wafer

Die JASTA GD‑6 ist eine robuste Ringdrosselklappe für extreme Einsatzbereiche, hohe Temperaturen und anspruchsvolle Prozessmedien. Dank ihrer massiven Konstruktion, breiten Werkstoffauswahl und variablen Dichtsysteme eignet sie sich ideal für Hochtemperaturprozesse, Rauchgasleitungen, industrielle Trocknungs- und Entstaubungssysteme sowie Ofen- und Anlagenbau. Die GD‑6 ist individuell konfigurierbar und wird exakt an die jeweiligen Betriebsbedingungen angepasst.

Besondere Merkmale

• Temperaturbereich von −100 °C bis +1100 °C
• Sehr hohe Dichtheit (99 % bis 99,98 %, je nach Ausführung)
• Verfügbar in allen gängigen Zwischenflanschausführungen
• Große Werkstoffvielfalt für Gehäuse, Scheibe und Welle
• Ideal für abrasive, staubbeladene oder aggressive Medien
• Wartungsarme und langlebige Konstruktion
• Mechanische oder automatisierte Betätigung möglich
• ISO‑5211-konformer Antriebsaufbau
• Optional: wassergekühlte Versionen, Sondergeometrien, kombinierte Hebelsysteme

Vorteile

• Hervorragend geeignet für extreme Temperaturwechsel
• Sehr flexibel anpassbar an Medium, Druck und Umgebung
• Hohe Funktionssicherheit auch bei verschmutzten Gasströmen
• Präzise Regelung und zuverlässige Absperrung
• Durch verschiedene Abschlussarten exakt auf die benötigte Dichtheit abstimmbar
• Perfekt für industrielle Dauerbelastung
• Kompatibel mit pneumatischen, elektrischen und hydraulischen Antrieben

Varianten & Ausführungen

• Nennweiten
  Standard: DN 15 – DN 2000
  Sonderausführungen: bis DN 5000
• Zwischenflanschausführungen
  PN 6, PN 10, PN 16
  ANSI 150 / 300 / 400
  Weitere Normen auf Wunsch
• Dichtheitsklassen
  Durchschlagend: ca. 99 % Dichtigkeit
  Mit Anschlagleiste: ca. 99,5–99,8 %
  Mit Anschlagleiste + Dichteinlage: bis 99,98 %
  Mit Sperrluft: bis zu 100 %
• Werkstoffmöglichkeiten
  Gehäuse: Grauguss, hitzebeständige Gusslegierungen, Baustähle, Edelstähle, Duplex
  Scheibe: Grauguss, Stahl, Edelstahl, hitzebeständige Stähle
  Welle: Edelstahl, hitzebeständig, Sonderwerkstoffe
• Betätigung
  Freies Wellenende

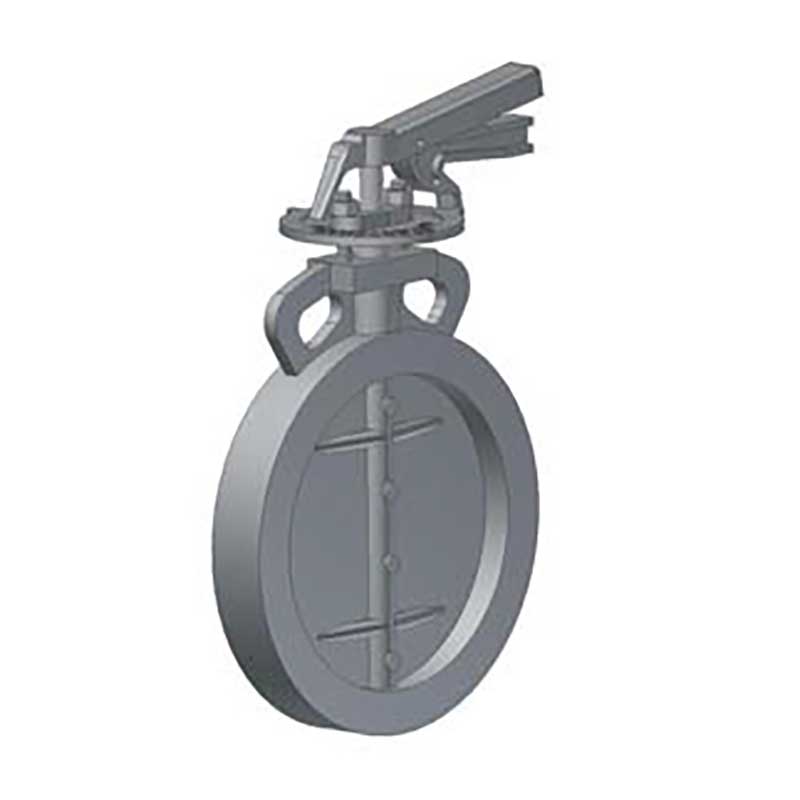

  Handhebel mit Rasterung
  Stufenlose Feineinstellung (SFD‑6 / RDST‑32)
  Handgetriebe

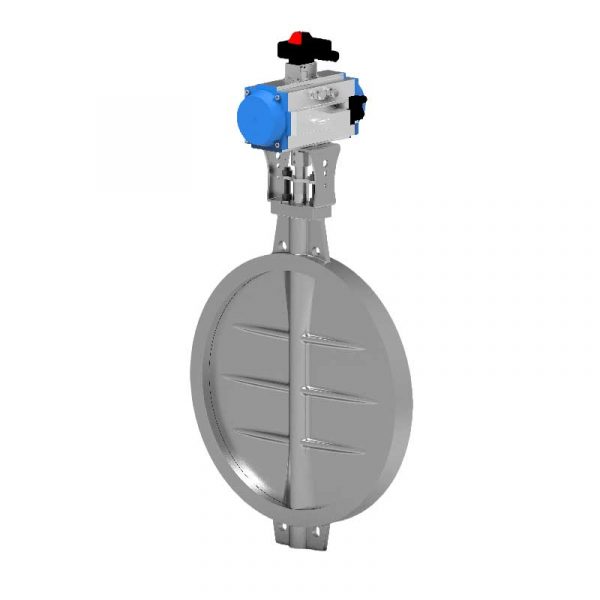

  Pneumatische, elektrische oder hydraulische Antriebe
  ISO‑5211-Aufbausätze
• Wellenabdichtung
  Stopfbuchspackung
  O‑Ringe / Wellendichtringe (EPDM, FKM, NBR, PTFE)
  TA‑Luft‑Ausführung möglich
  Sperrluftanschlüsse für 100 % Dichtheit

Anwendungsgebiete

• Hochöfen, Schmelzanlagen, Gießereien
• Zement- und Kalkwerke
• Industrieöfen (Stahl, Aluminium, Keramik)
• Kraftwerke und Energieanlagen
• Rauchgas-, Heißgas- und Abluftsysteme
• Trocknungs-, Lüftungs- und Entstaubungstechnik
• Anlagen mit abrasiven, staubbeladenen oder aggressiven Medien
• Biomasseverbrennung, Biogas, Prozessabgase
