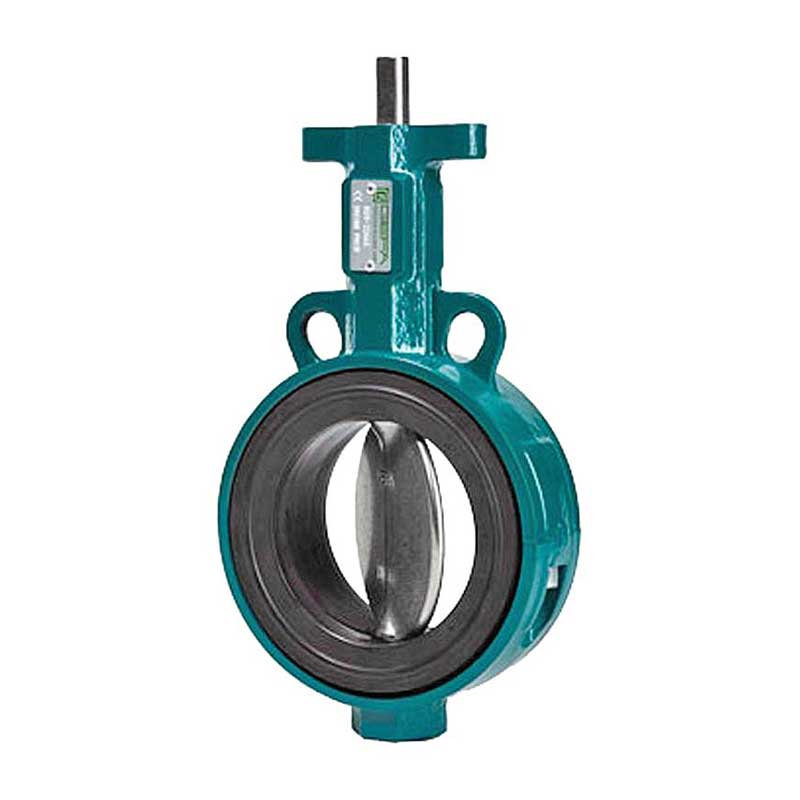

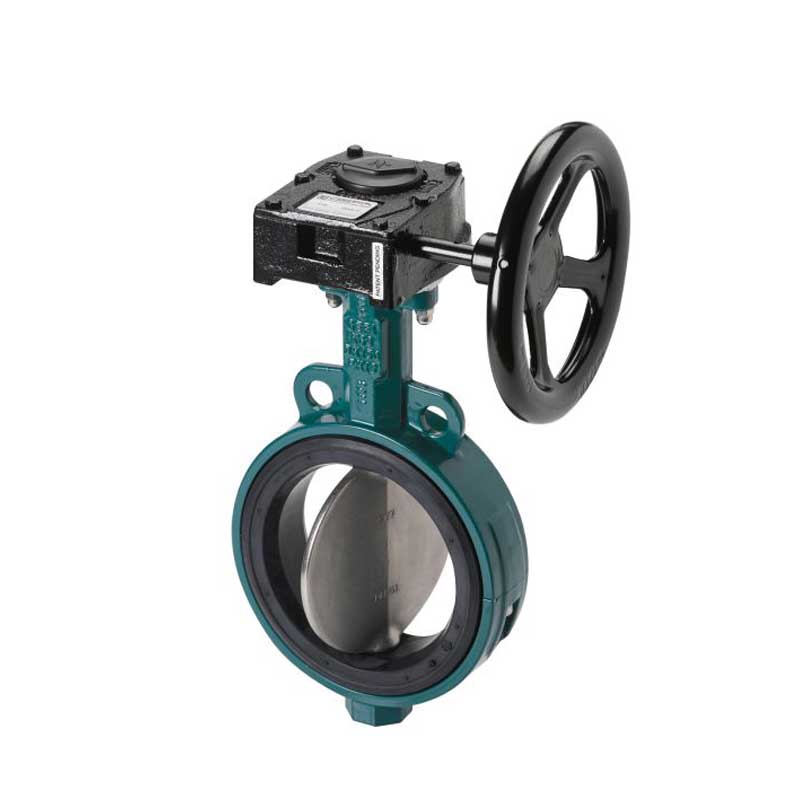

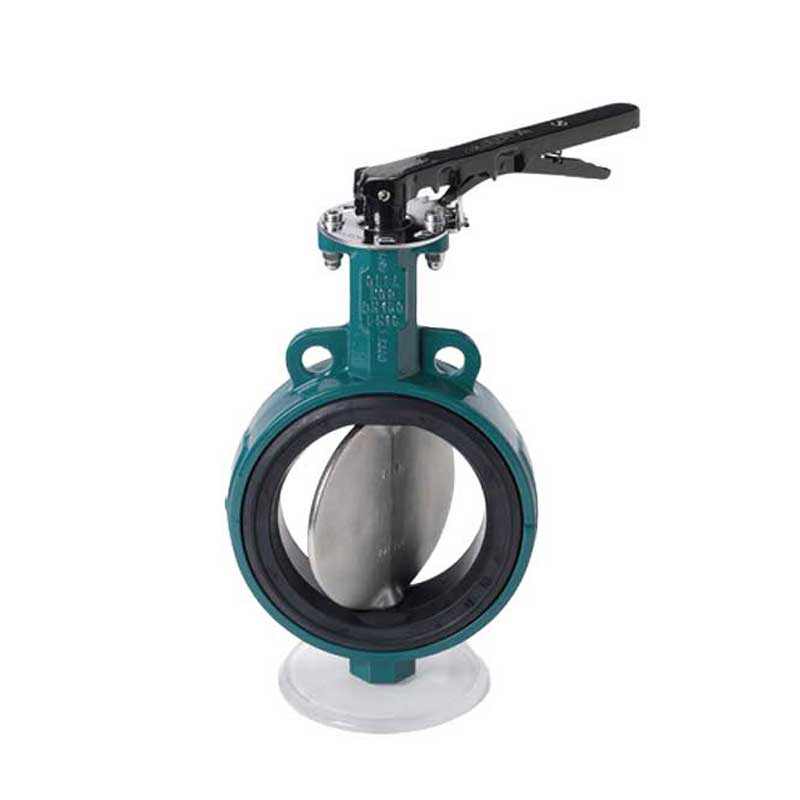

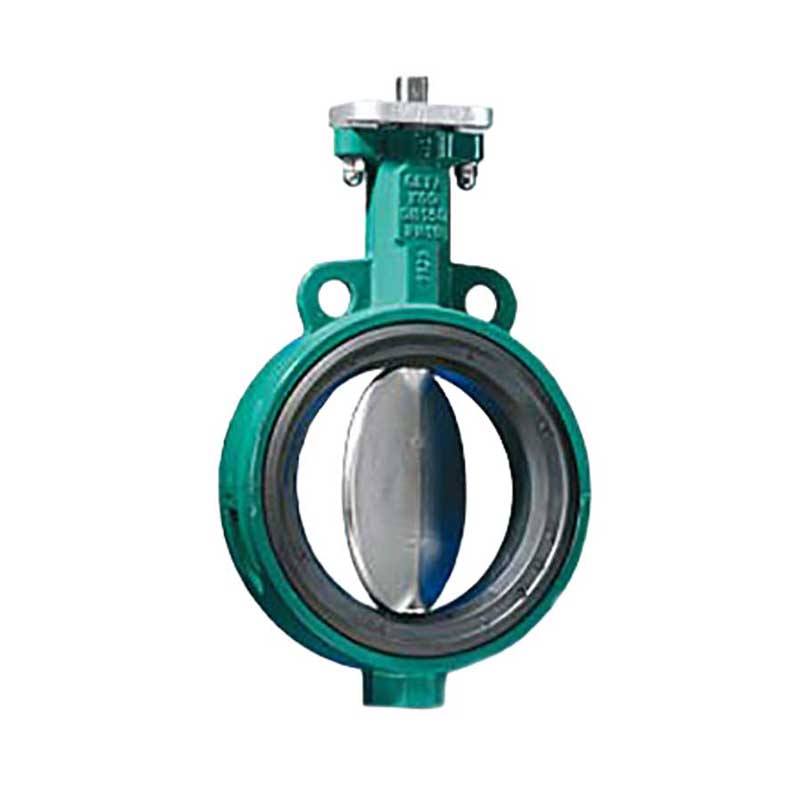

Absperrklappe KG9 Wafer

Die GEFA Absperrklappe KG9 in Wafer-Ausführung ist eine kompakte, zentrische und weichdichtende Industriearmatur für Anwendungen in Chemie‑, Energie‑ und Wassertechnik. Dank robustem Graugussgehäuse, langlebigem Elastomer‑Sitzring und hochwertiger Edelstahlscheibe bietet die KG9 eine zuverlässige, servicefreundliche Lösung für Flüssigkeiten, Gase und Dampf. Sie überzeugt durch ihre kompakte Bauform, hohe Dichtheit und flexible Automatisierbarkeit – ideal für industrielle Prozesse, HLK‑Systeme und moderne Anlagen.

Besondere Merkmale

• Zentrische, weichdichtende Konstruktion
• Wafer‑Ausführung für den Einbau zwischen Flanschen
• Robustes Graugussgehäuse EN‑GJL‑250
• Edelstahlscheibe (1.4408 bis DN150, ab DN200 alternative Werkstoffe)
• Auswechselbarer Sitzring aus EPDM (weitere Werkstoffe verfügbar)
• Hohe Dichtheit, vakuumdicht
• Optional in ATEX-konformer Ausführung
• Geeignet für pneumatische und elektrische Automatisierung
• Normgerechte Baulänge nach EN 558‑1 Reihe 20

Vorteile

• Kompakte und leichte Armatur für einfache Montage
• Sehr gute Dichtheit durch auswechselbaren Elastomer‑Sitz
• Geringer Druckverlust dank zentrischer Klappengeometrie
• Langlebig durch massive Grauguss‑Konstruktion
• Servicefreundlich und wartungsarm im laufenden Betrieb
• Vielseitig einsetzbar – von Wassertechnik bis chemischer Industrie
• Optimal für automatische Antriebe vorbereiteter ISO‑Flansch

Varianten

• Nennweiten: DN 40–DN 300
• Druckstufen: PN 10 / PN 16
• Sitzringe:
  EPDM (Standard)
  NBR
  Viton
  PTFE (auf Anfrage)
• Scheibenmaterial:
  Edelstahl 1.4408 (DN 40–DN 150)
  Ab DN 200 alternative Materialien: Sphäroguss, 1.4021 oder weitere je nach Ausführung
• Besonderheiten:
  Zweiteiliges Gehäuse für schnellen Sitzwechsel
  Selbstzentrierende Wafer‑Konstruktion
  Hermetisch dicht bis 16 bar
  Vakuumtauglich
• Automatisierungsoptionen:
  Pneumatische Schwenkantriebe
  Elektrische Stellantriebe (24 V / 230 V)
  Endschalterboxen, Stellungsanzeiger
  Magnetventile, Adapter, Brücken

Anwendungsgebiete

• Chemie & Pharma: zuverlässige Absperrung neutraler und leicht aggressiver Medien
• Energie & Kraftwerke: Kühl‑ und Prozesswasserkreisläufe, Dampfleitungssysteme
• Wasser‑ & Abwassertechnik: Trinkwasser, Prozesswasser, Filtration
• HLK‑Systeme: Heizungs‑, Lüftungs‑ und Klimaanlagen
• Industrie allgemein: Medienleitungen für Flüssigkeiten, Gase und geringe Dampfdrücke
