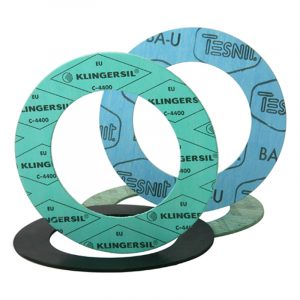

Flanschdichtungen und Flachdichtungen sind unverzichtbar für die sichere Verbindung von Rohrleitungen. Sie verhindern Leckagen, sichern den Druck und gewährleisten die Prozesssicherheit in Chemie-, Energie- und Lebensmitteltechnik.
AFM 34 ist ein asbestfreies Hochleistungs-Dichtungsmaterial, das aus Aramidfasern, anorganischen Füllstoffen und weiteren hochtemperaturbeständigen Substanzen besteht. Diese Komponenten sind unter erhöhtem Druck und Temperatur mit hochwertigen Elastomeren verbunden, was eine hohe Festigkeit und Gasdichtheit garantiert. Ideal für Anwendungen in der Chemie- und Energieindustrie, bei denen Temperaturen bis 250 °C und hohe Druckstufen gefordert sind.
PTFE-Dichtungen bieten maximale chemische Beständigkeit gegenüber Säuren, Laugen und aggressiven Medien. Sie sind universell einsetzbar in der Lebensmittelindustrie, Chemieanlagen und Pharma. Mit einem Temperaturbereich von –60 °C bis +225 °C und einer Druckfestigkeit bis ca. 40 bar sind sie die erste Wahl für Prozesse, bei denen Reinheit und Beständigkeit entscheidend sind.
Diese Dichtungen sind optimal für Wasser, Dampf und neutrale Medien. Sie zeichnen sich durch hohe Elastizität und Temperaturbeständigkeit bis +170 °C aus. Typische Einsatzbereiche sind Trinkwasserleitungen, Heizsysteme und allgemeine Industrieanwendungen.
Graphitdichtungen mit Spießblech sind die Lösung für extreme Bedingungen. Sie widerstehen Temperaturen von –200 °C bis +700 °C (in oxidierenden Medien bis 550 °C) und sind für Hochdruckanwendungen wie Kraftwerke und chemische Prozesse geeignet. Ihre hervorragende Wärmeleitfähigkeit und Druckstabilität machen sie unverzichtbar in kritischen Anlagen.
Diese Dichtungen kombinieren die Flexibilität von Elastomeren mit der Stabilität von Stahl. Sie sind ideal für Anwendungen, bei denen mechanische Festigkeit und einfache Montage gefragt sind. Mit einer Temperaturbeständigkeit bis 100 °C und einer Druckstufe bis ca. 16 bar sind sie besonders für mechanische und industrielle Anwendungen geeignet.
| Eigenschaft | AFM 34 | PTFE | EPDM / NBR | Graphit mit Spießblech | Gummi-Stahl (EPDM/NBR) |
| Dicke | 2mm | 2 mm | 3 mm | 2 mm | 3mm |
| Temperaturbereich | bis 250 °C | –60 °C bis +225 °C | –40 °C bis +170 °C | –200 °C bis +700 °C (oxid. Medien bis 550 °C) | bis 100 °C |
| Druckbereich | bis ca. 40 bar | bis ca. 40 bar | bis ca. 16 bar | bis >100 bar | bis ca. 16 bar |
| Typische Anwendungen | Chemie, Energie | Lebensmittel, Chemie | Wasser, Heizsysteme | Hochdruck, Kraftwerke | Mechanische Anwendungen |
| Beständigkeit | Hohe Temperatur- und Druckfestigkeit | Höchste chemische Beständigkeit | Wasser, Dampf, neutrale Medien | Extreme Temperatur- und Druckbeständigkeit | Gute mechanische Stabilität |
| Zulassungen / Normen | DIN EN 1514, DGRL | FDA, EU 1935/2004 | DVGW, DIN EN 593 | DIN EN 1514, TA-Luft | DIN EN 1514 |
nach Medium, Druck und Temperatur.
nach DIN EN 1514, DGRL, FDA optional.
In unserer Fertigung setzen wir auf höchste Präzision, Erfahrung und Qualität, um individuelle Lösungen für die Industrie zu realisieren. Wir fertigen Rohrsysteme, auch mit Flanschen, und bieten die passenden Flanschdichtungen und Flachdichtungen für Ihre Anwendungen. Ob für Armaturenmodifikationen, den Siebkorbfilterbau oder komplexe Doppelfiltersysteme – wir liefern maßgeschneiderte Komponenten, die perfekt auf Ihre Anforderungen abgestimmt sind.
Flanschdichtungen sind für Rohrleitungsverbindungen mit Flanschen konzipiert, während Flachdichtungen universell für verschiedene Abdichtungen eingesetzt werden.
AFM 34, PTFE, EPDM/NBR, Graphit mit Spießblech und Gummi-Stahl (EPDM/NBR).
Von –200 °C bis +700 °C je nach Material.
DIN EN 1514, DGRL, FDA, EU 1935/2004, DVGW.
Ja, wir fertigen individuelle Dichtungen nach Medium, Druck und Temperatur.
