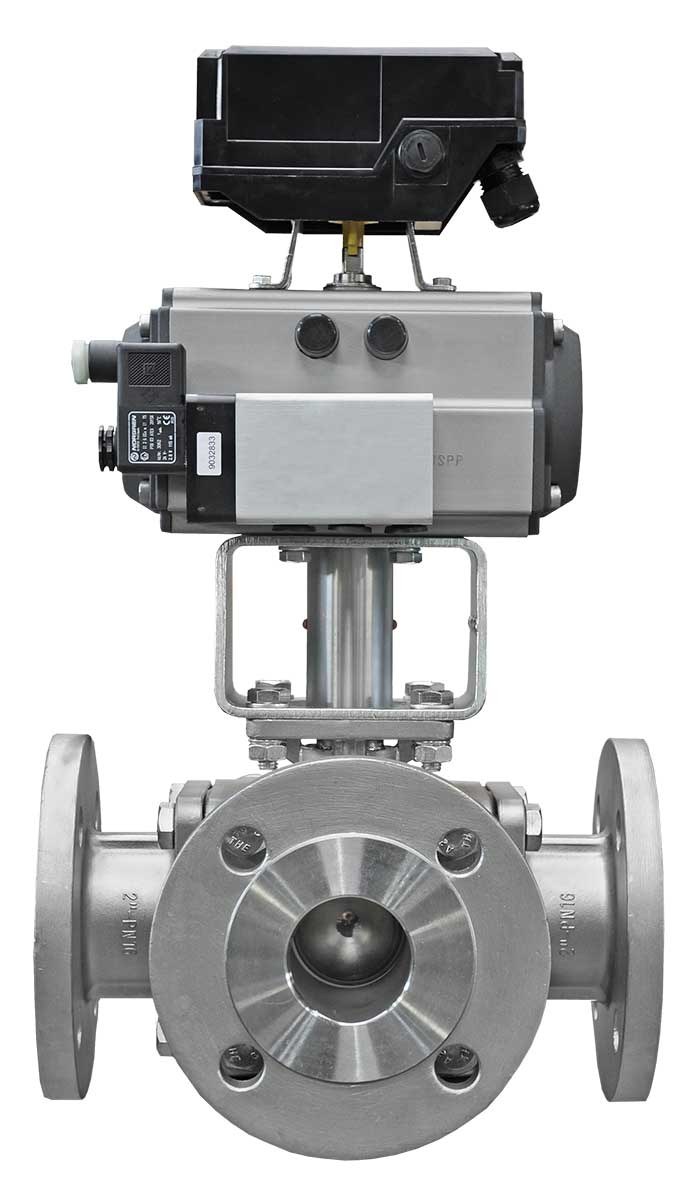

Dieser automatisierte 3‑Wege‑Kugelhahn kombiniert präzise Schaltfunktionen mit hoher Betriebssicherheit: Endschalterbox zur zuverlässigen Stellungsrückmeldung, NAMUR‑Magnetventil für schnelle Schaltungen und ein pneumatischer oder elektrischer Antrieb – fertig montiert und geprüft. Ideal für Dosier‑, Umschalt‑ und Bypass‑Anwendungen in Chemie, Energie, Wasser/Abwasser und Lebensmittel.
Anwendungen & Vorteile
- 3‑Wege‑Umschaltung (L‑/T‑Bohrung) für flexible Prozessführung
- Sichere Positionsrückmeldung dank Endschalter (bis IP68)
- Schnelle Ansteuerung über NAMUR‑Magnetventil (3/2 oder 5/2)
- Pneumatischer oder elektrischer Drehantrieb, auch Failsafe möglich
- Montagekomplett: Brücke, Adapter/Kupplung, Spindelverlängerung –
einsatzbereit geprüft
Endschalter (Positionsrückmeldung)
- Mikroschalter oder Näherungsinitiator
- Bis zu vier Mikroschalter oder Schlitzinitiatoren
- Verzahnte Schaltnocken sichern die Schaltstellung
- Individuelle Schaltpunkte von 0° bis 360°
- Schutzart: IP67, IP68
- Optional: M12‑Magnetventilanschluss, LED‑ und Stellungsanzeige
Magnetventile (NAMUR)
- 3/2– und 5/2‑Wege‑Magnetventile mit NAMUR‑Lochbild
- Indirekt gesteuert, monostabil
- Wendedichtung und Handbetätigung
- Betriebsdruck bis 10 bar
- Spannung: 230 V AC / 24 V AC
- Schutzart: IP65 (optional IP66)
Antriebe
- Pneumatisch oder elektrisch
- Einfach oder doppeltwirkend
- Medium: Luft / Neutralgase
- Spannung: Multi‑Volt 100–240 V AC (100–350 V DC), Niederspannung 12–48 V DC
- Schwenkwinkel bis 270°
- Drehmoment bis 2400 Nm (baureihenabhängig)
- Spritzwasser‑ und feinstaubgeschützt
- Optional: ATEX‑Ausführung, Offshore‑Beschichtung, FAILSAFE
Montagesatz
- Montagebrücke
- Adapter / Kupplung
- Spindelverlängerung
- Reduzierhülsen
Armatur (Grundkörper)
Für alle Armaturen mit schwenkbarem Drosselkörper – auf Wunsch auch kundenseitig bereitgestellte Armaturen. Beispiele: 3‑Wege‑Kugelhahn, Absperrklappe, Kükenhahn.
Sonderoptionen: Beheizbare Ausführung mit Edelstahl‑Heizmantel bzw. Doppelmantel (Leckageschutz) auf Anfrage.
Technische Eckdaten
- Schnittstelle: ISO 5211 (je nach Baugröße)
- Signale/Bus: 4–20 mA, 0–10 V, AS‑i/Profibus/Profinet (projektabhängig)
- Druck/Temperatur: abhängig von Armatur und Dichtungssystem
- Prüfung: 100 % Funktions- und Dichtheitsprüfung mit Protokoll (auf Wunsch)
