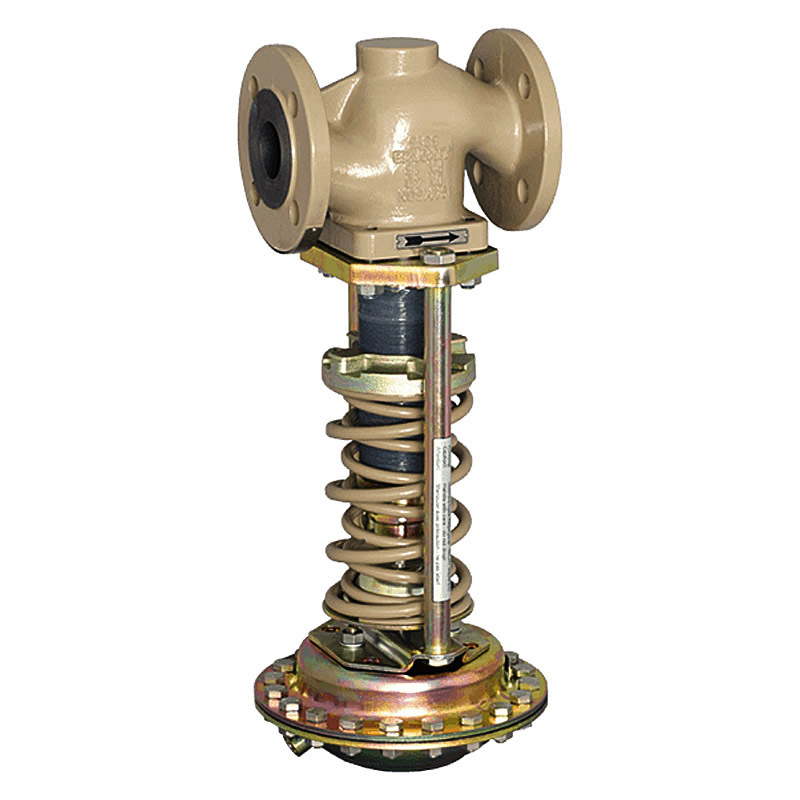

Druckminderer Typ 41-23

Der Universal-Druckminderer Typ 41-23 von SAMSON ist ein selbsttätiger Druckregler ohne Hilfsenergie. Er besteht aus dem Ventil Typ 2412 und dem Antrieb Typ 2413. Der Regler hält den Druck hinter dem Ventil konstant auf den eingestellten Sollwert – unabhängig von Schwankungen des Vordrucks.
Er eignet sich für flüssige, gasförmige und dampfförmige Medien in prozesstechnischen und industriellen Anlagen.

Besondere Merkmale

• Regelung ohne Hilfsenergie
• Für Flüssigkeiten, Gase und Dampf
• Maximale Temperatur: bis 350 °C
• Sollwertbereiche: 0,05 bis 28 bar
• Nennweiten: DN 15 bis DN 100
• Nenndrücke: PN 16 bis PN 40
• Leckage-Klassen: Metallisch dichtend: Klasse I und Weich dichtend: Klasse IV
• CE-konform gemäß Druckgeräterichtlinie 2014/68/EU und Maschinenrichtlinie 2006/42/EG

Varianten

• Membranantrieb für Sollwertbereiche von 0,05 bis 16 bar
• Balgantrieb für hohe Sollwerte bis 28 bar
• FDA-Ausführung für Lebensmittelanwendungen
• Sonderausführungen für aggressive Medien und hohe Temperaturen

Anwendungsgebiete

• Dampfnetze, in denen der Vordruck schwankt und der Hinterdruck konstant bleiben muss
• Heißwasserkreise bis 350 °C mit vorgeschaltetem Ausgleichsgefäß
• Gasleitungen und Druckluftnetze ohne verfügbare Steuerluft
• Prozessanlagen, in denen keine elektrische Energie am Regelpunkt liegt

Vorteile

• Regelt ohne Hilfsenergie – weder Strom noch Steuerluft nötig
• Sollwertfeder, Sitz, Kegel und Stellmembran im Feld austauschbar
• Sollwertbereich von 0,05 bis 28 bar über zwei Antriebsarten
• Leckklasse I metallisch oder Klasse IV weich dichtend wählbar

Auswahl und Einbau

Der Sollwertbereich entscheidet über den Antrieb: bis 16 bar der Membranantrieb Typ 2413, darüber der Balgantrieb bis 28 bar. Ab 150 °C Mediumtemperatur ist ein Ausgleichsgefäß vorzusehen; die Isolierung muss den Antrieb frei lassen.
