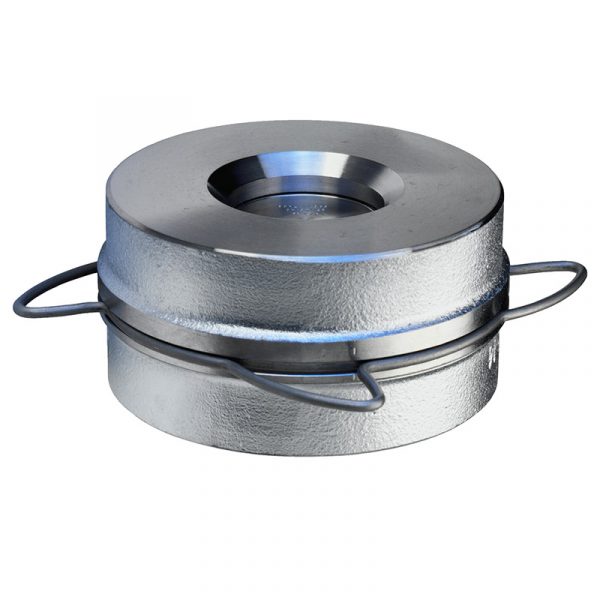

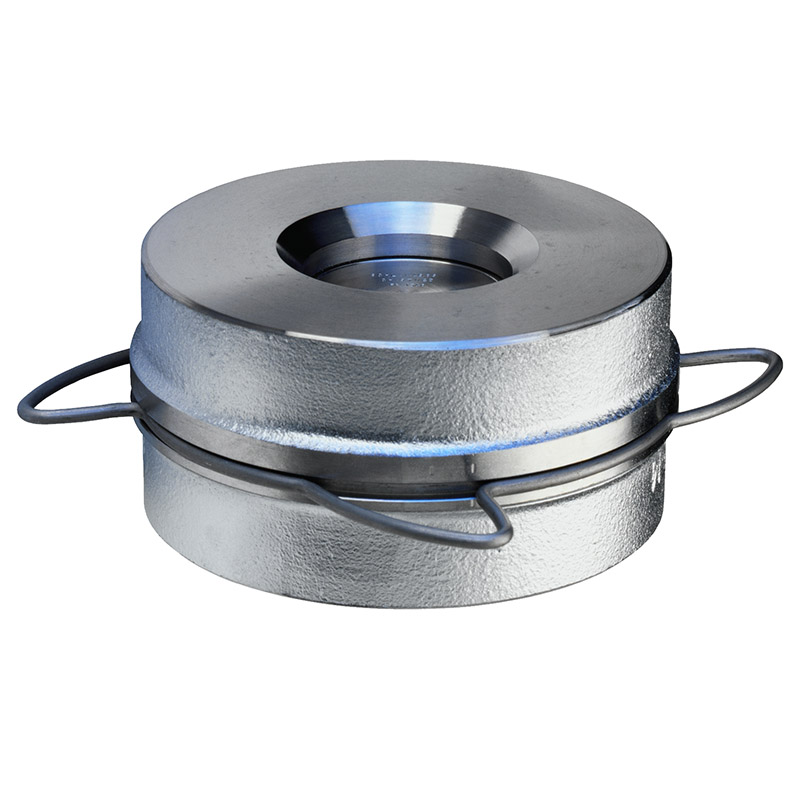

Rückschlagventil RK70

Das Rückschlagventil RK70 von GESTRA ist speziell für Heizungs- und Warmwasseranlagen konzipiert. Mit seiner kompakten Zwischenflansch-Ausführung, geräuscharmer Funktion und O-Ring-Dämpfung bietet es höchste Betriebssicherheit und Komfort in geschlossenen Systemen.

Besondere Merkmale

• Zwischenflansch-Ausführung nach DIN 2501, PN6/10/16
• Gehäuse aus Messing (DN15–100) oder Grauguss (DN125–200)
• Ventilteller aus Kunststoff mit O-Ring-Dämpfung (DN15–100)
• Temperaturbereich: -30°C bis +130°C
• Druckstufe: PN6
• Geräuscharme Arbeitsweise
• Einbaulage beliebig (horizontal oder vertikal)

Vorteile

• Geräuscharme Arbeitsweise, DN 15 bis 100 mit zusätzlicher O-Ring-Dämpfung
• Einklemmarmatur mit Spiralzentrierring bis DN 100
• Ventilteller aus PPO mit EPDM-O-Ring
• Kurzbaulänge nach DIN EN 558-1 Grundreihe 49

Varianten

• Größen: DN15–DN200
• Werkstoffe:
  DN15–100: Messing, Ventilteller Kunststoff
  DN125–200: Grauguss, Kegel Polyamid
• Sonderausführungen:
  Ohne Feder für niedrigste Öffnungsdrücke
  Sonderfedern für definierte Öffnungsdrücke

Anwendungsgebiete

• Heizungs- und Kühlkreise in der Druckstufe PN 6
• Anwendungen, in denen Schlaggeräusche vermieden werden müssen
• Einbau zwischen Flansche nach DIN 2501 PN 6/10/16
• Nennweiten DN 15 bis DN 200

Auswahl und Einbau

Die O-Ring-Dämpfung in DN 15 bis DN 100 dämpft das Aufschlagen des Ventiltellers – deshalb wird das RK70 in Wohn- und Bürogebäuden gewählt. Es ist eine PN-6-Armatur; für höhere Drücke ist eine andere RK-Baureihe zu wählen.
