Für niedrige Druckbereiche mit 3-facher Überlastsicherheit bis 40 bar.

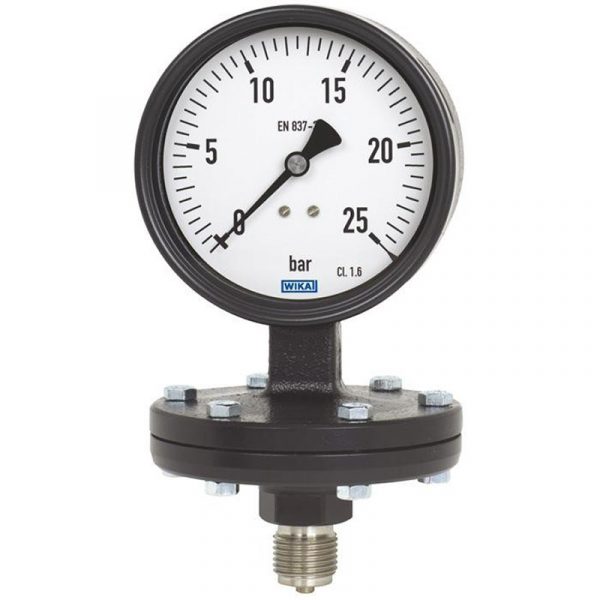

Das Plattenfedermanometer Typ 422.12 ist für die Messung niedriger Druckbereiche konzipiert und bietet eine hohe Überlastsicherheit. Durch die große Arbeitsfläche der gewellten Plattenfeder eignet sich das Gerät für Anwendungen im Maschinenbau, Anlagenbau sowie in der Wasser- und Abwassertechnik. Die Ausführung nach EN 837-3 gewährleistet normgerechte Qualität.
Der offene Anschlussflansch ist der eigentliche Grund für diese Bauart: Er lässt zähe und feststoffhaltige Messstoffe direkt an die Plattenfeder, ohne dass eine Gewindebohrung zusetzt. Der Typ 423.12 ergänzt eine Gehäusefüllung für vibrationsbelastete Messstellen.
| Merkmal | Wert |
| Nenngröße | 100 / 160 mm |
| Anzeigebereich | 0 bis 16mbar / 0 bis 40 bar |
| Genauigkeitsklasse | 1,6 |
| Material Gehäuse | Grauguss |
| Überlastsicherheit | 3-fach Skalenendwert, max. 40 bar |
| Schutzart | IP54 |
a { text-decoration: none; color: #464feb; } tr th, tr td { border: 1px solid #e6e6e6; } tr th { background-color: #f5f5f5; }
Manometer sind unverzichtbare Komponenten für die Drucküberwachung in komplexen Anlagen. Sie kommen in zahlreichen Anwendungen zum Einsatz – von Differenzdruckmessungen an Siebkorbfiltern zur Filterzustandskontrolle über die Rohrfertigung und Druckprüfung bis hin zur Integration in SKID-Systeme für Chemie-, Energie- und Wassertechnik. Auch im Armaturenbau und bei Modifikationen sind Manometer und das passende Zubehör wie Absperrventile, Wassersackrohre und Druckstoßminderer entscheidend für die Betriebssicherheit und Normkonformität.
Bei niedrigen Druckbereichen und hoher Überlastanforderung.
Gasförmige und flüssige Medien, die Grauguss nicht angreifen.
Ja, mit offenem Anschlussflansch und Spülbohrung.
Klasse 1,6 nach EN 837-3.
IP54.
